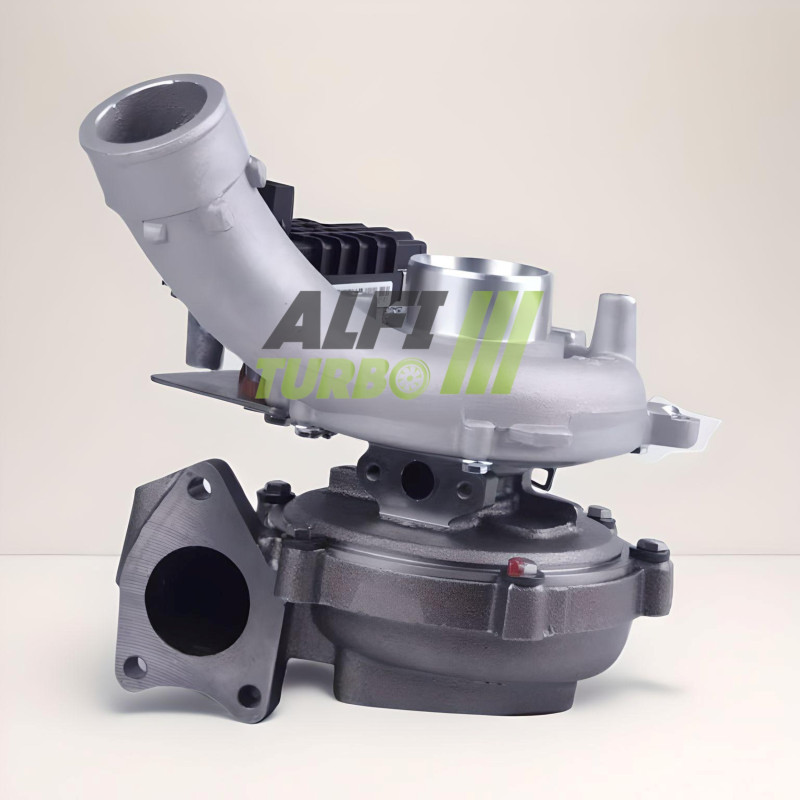

Hybride turbo 3.0 TDI 211 en 240 pk – 059145722L, 769705-8

  • Alleen online
Hybride
HYB-400-J25
Jaar: Afhankelijk van de functie, van juni 2007 tot mei 2017
Paardenkracht: 211. pk en 240 pk
verplaatsing: 3,0 L TDI
motorcode: CAPA, CCLA, CCWA, CCWB, CPNB
Exchange
Pakkingset
Voorbereidingscursus
€ 453,60 Inclusief belasting

378 belastinguitsluiting.

Quantity
Productietijd: 15-20 werkdagen

Beschrijving

Deze hybride turbo voor motoren 3.0 TDI van 211 pk en 240 pk is verkrijgbaar in drie bereidingsniveaus. Elke configuratie wordt geleverd met een MFS-compressorwiel Performance met een 360°-lageraanslag en een hogesnelheidsbalanscontrole op een Cimat VSR-testbank.

De gedocumenteerde toewijzingen hebben betrekking op verschillende Audi A4 B8, A5 en Q5. De compatibiliteit moet altijd worden gecontroleerd aan de hand van het onderdeelnummer van de turbo dhet type, het motorcode en de versie van het voertuig.

Beschikbare preparaten — Stage 1, Stage 2 en Stage 2+

Stage 1
Perswiel: MFS Performance hoge doorvoersnelheid
Afmetingen: 44,39 / 60,01 mm
Instelling van de bladen: 11+0
Aanslag: 360°-lager
Balans: tot 150.000 tpm op een Cimat VSR-testbank

Bij deze bereiding wordt een MFS-wiel gebruikt Performance van 44,39 / 60,01 mm. De geometrie is ontworpen om het debiet aan te passen dde lucht van de compressor, onder voorbehoud d’een motormanagement en deen geschikte mechanische omgeving.

Stage 2
Perswiel: MFS Performance hoge doorvoersnelheid overmaatse
Afmetingen: 49,50 / 63,00 mm
Instelling van de bladen: 6+6
Carter dToelating: opnieuw geprofileerd voor het wiel ontvangen overmaatse
Aanslag: 360°-lager
Balans: tot 150.000 tpm op een Cimat VSR-testbank

De Stage 2 wordt voorzien van een groter wiel en een behuizing d’toelating opnieuw geprofileerd’. Deze aanpassingen zijn bedoeld om de luchtdoorstroming en -compressie aan te passen, maar kunnen ook de reactie van de turbocompressor beïnvloeden, afhankelijk van de instelling en de omstandigheden dhet gebruik.

Stage 2+
Perswiel: MFS Performance hoge doorvoersnelheid overmaatse
Afmetingen: 49,70 / 67,40 mm
Instelling van de bladen: 6+6
Carter dToelating: opnieuw geprofileerd voor het wiel ontvangen overmaatse
Aanslag: 360°-lager
Balans: tot 150.000 tpm op een Cimat VSR-testbank

De Stage 2+ kiest voor een MFS-wiel Performance van 49,70 / 67,40 mm inclusief behuizing d’aangepaste toelating’. Met deze configuratie kan er meer worden verplaatst d’lucht onder bepaalde omstandigheden, zonder op zichzelf een eindvermogen of betere rijeigenschappen te garanderen voor alle toepassingen.

Wat is een hybride turbo ?

Een hybride turbo is gebaseerd op een aangepaste turbocompressorarchitectuur voor interne componenten ontvangen die afwijken van de configuratie dvan oorsprong. Afhankelijk van de uitvoering kunnen de aanpassingen betrekking hebben op het compressorwiel, de afmetingen daarvan, de geometrie van de schoepen, de behuizingen, het turbinewiel, de drukring of het uitbalanceren.

Het doel is dde compressiecapaciteit en het debiet aanpassen dde lucht. Een hybride turbo wordt echter niet alleen bepaald door het uiterlijk van het wiel: de onderlinge afstemming tussen de onderdelen, de bewerkingen en de afstellingen is bepalend voor het gedrag ervan.

MFS-perswiel: standaard of Performance ? ?

MFS staat voor „Milled From Solid“, oftewel een wiel dat uit één stuk is gefreesd. Deze technologie beschrijft het fabricageproces en garandeert op zichzelf geen toename van het debiet dde lucht.

Een standaard MFS-wiel kan een geometrie behouden die gelijkwaardig is aan die van dvan oorsprong. Een MFS-wiel Performance kan een diameter, profiel of configuratie van de bladen hebben die is afgestemd op het beoogde bewerkingsdoel. Een standaard MFS-wiel kan net zo glanzend zijn als een MFS-wiel Performance. Niet het uiterlijk bepaalt de prestaties, maar de geometrie en het vermogen om meer te verplaatsen dde lucht.

Een hoger debiet kan ervoor zorgen dat de motor, mits op de juiste wijze afgesteld, meer vermogen ontwikkelt, zonder dat dit een garantie is voor automatische prestatiewinst.

Waarom beïnvloedt de geometrie van de bladen het debiet? d’lucht ?

Het compressorwiel zuigt de lucht aan en comprimeert deze vervolgens, waarna deze naar de motor wordt geleid. De diameter, het profiel, de hoogte, de breedte en de opstelling van de bladen beïnvloeden het aerodynamische gedrag ervan. Met de juiste geometrie kun je meer verplaatsen dde lucht binnen bepaalde bedrijfsbereiken.

Het resultaat hangt ook af van het compressorhuis, het turbine-gedeelte, de vuldruk en de afstelling van de motor. Een groter wiel staat niet automatisch garant voor betere prestaties en kan zowel de reactietijd als het bereik beïnvloeden doptimaal gebruik.

Betrouwbaarheid en balancering van de hybride turbo

De gedocumenteerde 360°-aanslag verdeelt de axiale krachten over een cirkelvormig oppervlak. Het systeem compenseert de operationele belastingen van de turbo zonder dat deze ongevoelig wordt voor een gebrek aan smering, een verkeerde montage of een onjuiste afstelling.

Elke stage biedt d’een hogesnelheidsbalans tot 150.000 omw/min op een Cimat VSR-testbank’. Deze handeling helpt trillingen en belastingen van de rotor te beperken, maar is geen vervanging voor de controle van de circuits d’olie en d’toelating.

Motorherprogrammering en -tuning

Het benutten van de kenmerken dBij een hybride turbo kan het nodig zijn om de afstemmingskaart, de vuldruk en de instelling van de wastegate aan te passen. Afhankelijk van het uitrustingsniveau: de brandstoftoevoer, de uitlaat en de luchtkoeling dOok de inlaat, de koppeling of de transmissie moeten worden gecontroleerd of aangepast. De turbo alleen zorgt nog niet voor meer vermogen.

Specificaties van de turbo

OEM-referenties

059145722L
059145722LX
059145722LV
059145722S
059145722SX
059145722SV
059145721B
059145721BX
059145721BV

Referenties van de fabrikant

769705-5008S
769705-8
769705-0008
769705-5007S
769705-7
769705-0007
769705-5006S
769705-6
769705-0006
776469-5005S
776469-5
776469-0005
776469-5004S
776469-4
776469-0004
776469-0006
776469-5006S
776469-6

Compatibele voertuigen en toewijzingen

Audi
A4 Allroad B8 (8KH) — 240 pk
3.0 TDI diesel — 04/2009 tot 01/2012
motorcode : CCWA
A4 B8 (8K2) — 211 pk
3.0 TDI diesel — juni 2008 tot mei 2010
motorcode : CCWB
A4 B8 (8K2) — 240 pk
3.0 TDI diesel — 11/2007 tot 03/2012
Motorcodes: CAPA, CCLA, CCWA
A4 B8 Voorzijde (8K5) — 211 pk
3.0 TDI diesel — juni 2008 tot mei 2010
motorcode : CCWB
A4 B8 Voorzijde (8K5) — 240 pk
3.0 TDI diesel — 04/2008 tot 03/2012
Motorcodes: CAPA, CCLA, CCWA
A5 (8T3) — 211 pk
3.0 TDI diesel — 03/2008 tot 05/2010
motorcode : CCWB
A5 (8T3) — 240 pk
3.0 TDI diesel — juni 2007 tot maart 2012
Motorcodes: CAPA, CCWA
A5 Cabriolet (8F7) — 240 pk
3.0 TDI diesel — maart 2009 tot maart 2012
motorcode : CCWA
A5 Sportback (8TA) — 240 pk
3.0 TDI diesel — 09/2009 tot 03/2012
motorcode : CCWA
Q5 (8RB) — 211 pk
3.0 TDI diesel — 11/2008 tot 09/2012
motorcode : CCWB
Q5 (8RB) — 240 pk
3.0 TDI diesel — 11/2008 tot 05/2017
Motornummers: CCWA, CPNB

Aanvullende technische specificaties

Producttype: hybride turbo
Motor: 3.0 TDI
Brandstof: diesel
Gedocumenteerde vermogens: 211 pk en 240 pk
Motorcodes: CAPA, CCLA, CCWA, CCWB, CPNB
Montage: Installatie zonder aanpassing gedocumenteerd extern

Montage-instructies

⚠️ LET OP — BELANGRIJK VOOR DE MONTAGE

Zoek de oorzaak van de vorige storing en verhelp deze voorheen d’de turbo monteren’. Controleer het smeersysteem, de toevoer en de terugloop d’olie, evenals de netheid van alle leidingen.

Controleer of er geen vreemde voorwerpen in de inlaat zitten. Voer het opstarten uit volgens de geldende richtlijnen en volg de instructies van de fabrikant op. De afstelling van de wastegate moet plaatsvinden tijdens de montage en de afstelling van het motormanagement.

Een niet verholpen smeerprobleem kan leiden tot een nieuwe defect aan de turbocompressor.

Hoe vind je de juiste turbo ?

Controleer het serienummer dat op de turbo is gegraveerd of aangebracht d’oorsprong, en vergelijk vervolgens de OEM- en fabrikantnummers. Controleer ook het merk, het model, de generatie, de carrosserievariant, de motorversie en het vermogen in pk, de montageperiode en de motorcode. Eén en dezelfde motor kan worden uitgerust met verschillende turboconfiguraties.

⚠️ Controleer de specificaties van je turbo

Voordat u een bestelling plaatst, vergelijk het referentienummer dat op uw turbo staat vermeld dvan oorsprong met de referenties die in dit gegevensblad worden vermeld. Een identieke motor garandeert niet altijd dat de onderdelen compatibel zijn.

Neem bij twijfel contact met ons op en vermeld daarbij het referentienummer van uw turbo en de exacte gegevens van het voertuig.
