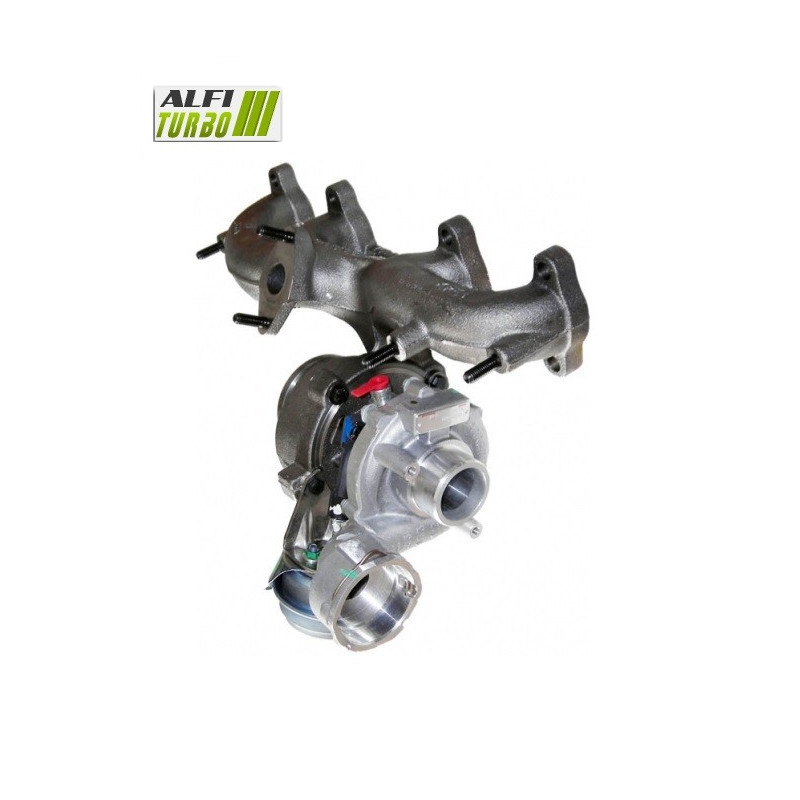

Turbina ibrida 1.9 TDI 90-105 cv – 038253014G, 5439-970-0022

  • Solo online
Ibrido
Turbina ibrida 1.9 TDI 90 105 cv, 038253056G, 038253014G, 038253010P, 038253010D, 038253056E, 03G253014F, 038253016K
  • Turbina ibrida 1.9 TDI 90 105 cv, 038253056G, 038253014G, 038253010P, 038253010D, 038253056E, 03G253014F, 038253016K
  • Turbina  Ibrida 1.9 TDI 90 105, 54399700011, 54399700022, 751851, 038253010D, 038253014G, 038253016K, 038253016R
  • Turbina  Ibrida 1.9 TDI 90 105, 54399700011, 54399700022, 751851, 038253010D, 038253014G, 038253016K, 038253016R
HYB-30M-037
Anno: da febbraio 2003 a dicembre 2010
Potenza: 90, 100 e 105 cv
Dislocamento: 1.9 TDI
codice motore: AVQ, BJB, BKC, BLS, BRU, BXE, BXF, BXJ
Scambio
Kit guarnizioni
Corso di preparazione
282,00 € Tasse incluse

235 IVA esclusa

Quantità
Tempo di produzione: 15-20 Giorni lavorativi

Designazione delle merci

Questo turbo ibrido per motori 1.9 TDI beneficia duna regolazione interna volta ad adeguare la portata d'aria del turbocompressore. I tre livelli disponibili prevedono l'utilizzo di una ruota del compressore MFS Performance, un fermo del cuscinetto a 360° e un bilanciamento ad alta velocità sul banco Cimat VSR.

La sua architettura plug & play consente di Installazione senza modifiche d'adattamento. Le applicazioni descritte riguardano, in particolare, modelli Audi, , Seat, , Skoda e Volkswagen da 90 a 105 cv.

Preparati disponibili — Fase 1, Fase 2 e Fase 2+

Fase 1
Ruota del compressore: MFS ad alta velocità
Dimensioni: 32,53 / 46,03 mm
Configurazione delle pale: 6+6 Performance
Fermo: cuscinetto a 360°
Bilanciamento: alta velocità a 150.000 giri/min sul banco di prova Cimat VSR

Questa preparazione utilizza una ruota MFS Performance di maggiore portata. La sua geometria mira a modificare la capacità di movimento d'aria del compressore, senza pregiudicare la potenza finale del motore.

Fase 2
Ruota del compressore: MFS ad alta velocità sovradimensionata
Dimensioni: 34,62 / 49,00 mm
Configurazione delle pale: 6+6 Performance
Carter d'ammissione: rimodellato per ricevere la ruota sovradimensionata
Fermo: cuscinetto a 360°
Bilanciamento: alta velocità a 150.000 giri/min sul banco di prova Cimat VSR

Il Fase 2 abbina una ruota di dimensioni maggiori a un carter d'ammissione riprofilata. Questo adattamento consente d'alloggiare correttamente la nuova girante e può influire sia sulla portata che sul comportamento del compressore'.

Fase 2+
Ruota del compressore: MFS ad alta velocità sovradimensionata
Dimensioni: 38,50 / 52,19 mm
Configurazione delle pale: 11+0 Performance
Carter d'ammissione: rimodellato per ricevere la ruota sovradimensionata
Fermo: cuscinetto a 360°
Bilanciamento: alta velocità a 150.000 giri/min sul banco di prova Cimat VSR

Il Fase 2+ poggia su una ruota sovradimensionata con configurazione 11+0 e su un carter d'ammissione riprofilata. Le sue dimensioni e la sua geometria specifiche possono influire sulla portata e sul tempo di risposta a seconda della configurazione del motore.

Che cos'è un turbo ibrido ?

Un turbo ibrido utilizza un'architettura del turbocompressore adeguata per ricevere componenti interni diversi da quelli previsti dalla configurazione d'origine. A seconda della configurazione, le modifiche possono riguardare la girante del compressore, le sue dimensioni, la geometria delle pale, i carter, il fermo o il bilanciamento.

L'obiettivo è d'regolare la capacità di compressione e la portata d'aria. Un turbo ibrido non si definisce quindi solo in base all'aspetto della sua girante: la coerenza tra la girante, il carter e le regolazioni del motore rimane fondamentale.

Ruota del compressore MFS: standard o Performance ? ?

MFS sta per «Milled From Solid», ovvero una ruota ricavata dal pieno. Questo processo di produzione, di per sé, non garantisce un aumento della portata d'aria. Una ruota MFS standard può mantenere una geometria equivalente a quella d'origine.

Una ruota MFS Performance può essere dotato di una geometria adeguata allo scopo di lavorazione: il diametro, il profilo o la configurazione delle pale possono variare quando tali caratteristiche sono documentate.

Una ruota MFS standard può essere brillante quanto una ruota MFS Performance. Non è il suo aspetto a determinarne le prestazioni, bensì la sua geometria e la sua capacità di spostare una maggiore quantità di d'aria. Una portata maggiore può contribuire a sviluppare una potenza maggiore, se accompagnata da un’adeguata messa a punto del motore, senza però costituire di per sé una garanzia di aumento delle prestazioni.

Perché la geometria delle pale influisce sulla portata? d'aria ?

La girante del compressore aspira e poi comprime l'aria inviata al motore. Il suo diametro, il profilo, l'altezza, la larghezza e la disposizione delle pale influenzano il suo comportamento aerodinamico e la quantità d'aria spostata in determinate condizioni'.

Il risultato dipende anche dal carter del compressore, dalla parte della turbina, dalla pressione di sovralimentazione e dalla mappatura. Una ruota più grande non garantisce automaticamente un risultato migliore e può influire sul tempo di risposta o sulla portata dl'utilizzo ottimale.

Affidabilità e bilanciamento del turbo ibrido

Il fermo del cuscinetto a 360°, documentato in ogni fase, contribuisce a distribuire le forze assiali esercitate sul gruppo rotante. Non esenta dun percorso d'olio pulito, dné un avvio corretto né dun montaggio conforme.

L'equilibratura ad alta velocità a 150.000 giri/min sul banco Cimat VSR ha lo scopo di limitare le vibrazioni e le sollecitazioni meccaniche del rotore. Non protegge il turbo da problemi di lubrificazione, contaminazione o installazione non corretta.

Rimappatura e messa a punto del motore

È necessario adeguare la gestione del motore per sfruttare al meglio le caratteristiche del turbo ibrido. La mappatura, la pressione di sovralimentazione, l'iniezione, lo scarico e il raffreddamento devono essere controllati o adattati in base al livello di preparazione. È necessario controllare anche la frizione, la trasmissione e gli altri componenti sottoposti a sollecitazioni. La regolazione della valvola di scarico deve essere effettuata durante il montaggio e la riprogrammazione della centralina.

Dati tecnici del turbo

Riferimenti del produttore OEM

038253016RX
038253056G
038253014G
038253010P
038253014GX
038253016R
038253016RV
038253010DV
038253010D
038253056E
038253056EV
038253056EX
038253010DX
038253056L
03G253014FX
03G253014F
038253016KX
038253016K

Riferimenti del produttore

5439-970-0011
5439-988-0011
54399700011
54399880011
5439-970-0022
5439-971-0022
5439-988-0022
54399700022
54399710022
54399880022
5439-988-0082
54399700082
54399880082
5439-991-0022
54399910022
751851-0003
751851-2003
751851-3
751851-5003S
751851-5004S

Veicoli e destinazioni d'uso compatibili

Audi
A3 (8P1) PC — 105 cv
Diesel 1.9 TDI — da maggio 2003 a maggio 2010
Codici motore: BKC (dal 05/2003), BLS, BXE
A3 Sportback (8PA) PC — 105 cv
Diesel 1.9 TDI — da settembre 2004 a maggio 2010
Codici motore: BKC (dal 09/2004), BLS, BXE
Seat
Altea (5P1) PC — 90 cv
Diesel 1.9 TDI — dall’agosto 2009 al dicembre 2010
codice motore : BXF
Altea (5P1) PC — 105 cv
Diesel 1.9 TDI — da aprile 2004 a dicembre 2010
Codici motore: BJB (dal 06/2004), BKC (dal 06/2004)
Altea XL (5P5, 5P8) PC — 90 cv
Diesel 1.9 TDI — dall’agosto 2009 al dicembre 2010
codice motore : BXF
Altea XL (5P5, 5P8) PC — 105 cv
Diesel 1.9 TDI — da ottobre 2006 a dicembre 2010
Codici motore: BKC, BLS, BXE
Leon (1P1) PC — 90 cv
Diesel 1.9 TDI — da giugno 2007 a dicembre 2010
codice motore : BXF
Leon (1P1) PC — 105 cv
Diesel 1.9 TDI — dal luglio 2005 al dicembre 2010
Codici motore: BKC, BLS, BXE
Toledo III (5P2) PC — 105 cv
Diesel 1.9 TDI — da ottobre 2004 a maggio 2009
Codici motore: BJB, BKC, BLS, BXE
Skoda
Octavia II (1Z3) PC — 105 cv
Diesel 1.9 TDI — da giugno 2004 a dicembre 2010
Codici motore: BJB, BKC, BLS, BXE
Octavia II Combi (1Z5) PC — 105 cv
Diesel 1.9 TDI — da settembre 2004 a dicembre 2010
Codici motore: BJB, BKC, BLS, BXE
Octavia II Combi (1Z5) PC — 105 cv
Diesel 1.9 TDI — dall'11/2004 al 12/2010
Codici motore: BKC, BLS, BXE
Superb II (3T4) PC — 105 cv
Diesel 1.9 TDI — da marzo 2008 a novembre 2010
Codici motore: BLS, BXE
Superb II Estate (3T5) PC — 105 cv
Diesel 1.9 TDI — da ottobre 2009 a novembre 2010
Codici motore: BLS, BXE
Volkswagen
Caddy III Box Body/MPV (2KA, 2KH, 2CA, 2) Veicoli commerciali leggeri — 105 cv
Diesel 1.9 TDI — da aprile 2004 ad agosto 2010
Codici motore: BJB (dal 04/2004), BLS
Caddy III MPV (2KB, 2KJ, 2CB, 2CJ) PC — 105 cv
Diesel 1.9 TDI — da aprile 2004 ad agosto 2010
Codici motore: BJB (dal 04/2004), BLS
Golf Plus V (5M1, 521) PC — 90 cv
Diesel 1.9 TDI — da maggio 2005 a dicembre 2008
Codici motore: BRU, BXF, BXJ
Golf Plus V (5M1, 521) PC — 105 cv
Diesel 1.9 TDI — gennaio 2005 – gennaio 2009
Codici motore: BKC, BLS, BXE
Golf V (1K1) PC — 90 cv
Diesel 1.9 TDI — da maggio 2004 a novembre 2008
Codici motore: BRU (dal 05/2004), BXF, BXJ
Golf V (1K1) PC — 105 cv
Diesel 1.9 TDI — da ottobre 2003 a novembre 2008
Codici motore: BKC (dal 10/2003), BLS, BXE
Golf V (1K1) PC — 105 cv
Diesel 1.9 TDI — dall’agosto 2004 al novembre 2008
Codici motore: BKC, BLS, BXE
Golf V Variante (1K5) PC — 105 cv
Diesel 1.9 TDI — da giugno 2007 a luglio 2009
Codici motore: BLS, BXE
Jetta III (1K2) PC — 105 cv
Diesel 1.9 TDI — dall’agosto 2005 all’ottobre 2010
Codici motore: BKC, BLS, BXE
Passat B6 (3C2) PC — 105 cv
Diesel 1.9 TDI — da marzo 2005 a luglio 2010
Codici motore: BKC, BLS, BXE
Passat B6 Variant (3C5) PC — 105 cv
Diesel 1.9 TDI — dall’agosto 2005 al novembre 2010
Codici motore: BKC, BLS, BXE
Touran (1T1, 1T2) PC — 90 cv
Diesel 1.9 TDI — dall’11/2004 al 05/2010
Codici motore: BRU, BXF, BXJ
Touran (1T1, 1T2) PC — 100 cv
Diesel 1.9 TDI — da febbraio 2003 a maggio 2004
codice motore : AVQ (a partire dal 02/2003)
Touran (1T1, 1T2) PC — 105 cv
Diesel 1.9 TDI — dall’agosto 2003 al maggio 2010
Codici motore: BKC (a partire dall'08/2003), BLS, BXE

Caratteristiche tecniche aggiuntive

Tipo di prodotto: turbo ibrido
Motorizzazione: 1.9 TDI
Carburante: diesel
Potenze documentate: 90, 100 e 105 cv
Codici motore: AVQ, BJB, BKC, BLS, BRU, BXE, BXF, BXJ
Periodi documentati: Da febbraio 2003 a dicembre 2010, a seconda dell'incarico
Installazione: architettura plug & play, senza modifiche d'adattamento
Base del turbocompressore: versione Garrett oppure KKK a seconda della disponibilità

Istruzioni di montaggio

⚠️ ATTENZIONE — INFORMAZIONI IMPORTANTI PRIMA DEL MONTAGGIO

Cerca e correggi la causa del precedente guasto prima d'installare il turbo'. Controllare il circuito di lubrificazione, l'alimentazione e il ritorno dl'olio e la pulizia dei condotti.

Controllare l'aspirazione e verificare che non vi siano corpi estranei. Eseguire l'avviamento del turbocompressore in conformità con le raccomandazioni applicabili e attenersi alle istruzioni del costruttore.

La regolazione della valvola di scarico deve essere effettuata durante il montaggio e la riprogrammazione. L'iniezione, lo scarico, il raffreddamento e la gestione del motore devono essere adattati alla messa a punto scelta.

Una lubrificazione insufficiente non risolta può causare un nuovo guasto al turbocompressore.

Come scegliere il turbo giusto ?

Controllate il codice di riferimento inciso o riportato sul turbo d'originale, quindi confrontatela con i codici OEM e del produttore riportati in questa scheda. Verificate anche la marca, il modello, la generazione, la carrozzeria, la potenza, il periodo di produzione e il codice motore.

Una motorizzazione identica non è sempre sufficiente a garantire la compatibilità, poiché possono coesistere diverse configurazioni a seconda della versione del veicolo.

⚠️ Controlla i codici del tuo turbo

Prima di effettuare l'ordine, confronta il codice riportato sul tuo turbo d'origine con i riferimenti indicati in questa scheda. Una motorizzazione identica non garantisce sempre la compatibilità.

In caso di dubbi, contattate il nostro team indicando il codice del vostro turbo e i dati precisi del veicolo.
