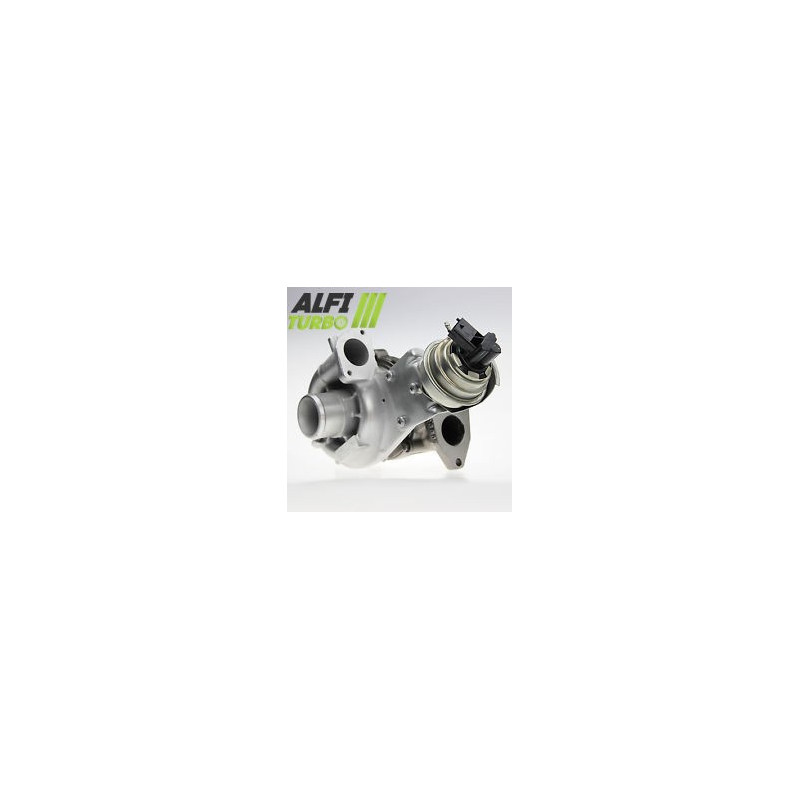

Turbina ibrida 1.6 D / JTD 116 e 120 cv – 784521, 803956

  • Solo online
Ibrido
Turbina   Ibrida 55220701, 55229857, 55230178, 55239695, 55246405, 71724375, 71794564, 784521-0001, 784521-1, 803956
  • Turbina   Ibrida 55220701, 55229857, 55230178, 55239695, 55246405, 71724375, 71794564, 784521-0001, 784521-1, 803956
  • Turbina   Ibrida 55220701, 55229857, 55230178, 55239695, 55246405, 71724375, 71794564, 784521-0001, 784521-1, 803956
784521
Anno: da maggio 2008 a data da definirsi
Potenza: 116 e 120 cv
Dislocamento: 1.6
codice motore: Non specificato
Kit guarnizioni
Corso di preparazione
Scambio
560,70 € Tasse incluse

467.25 IVA esclusa

Quantità
Tempo di produzione: 15-20 Giorni lavorativi

Designazione delle merci

Questo turbo ibrido destinato alle motorizzazioni 1.6 D / JTD tra 116 e 120 cv associa un'installazione plug & play una preparazione interna adeguata al corso scelto. Le configurazioni documentate prevedono l'uso di una girante MFS ad alta portata, un cuscinetto di spinta a 360° e un bilanciamento ad alta velocità.

Le applicazioni elencate riguardano in particolare: Fiat Idea e Punto EVO, nonché i Lancia Delta III e Musa dotate del motore 1.6 Multijet.

Preparati disponibili — Fase 1, Fase 2 e Fase 3

Fase 1
Ruota del compressore: MFS ad alta velocità
Sistema di arresto: fermo del cuscinetto a 360°
Bilanciamento: alta velocità a 150.000 giri/min sul banco di prova Cimat VSR

Questo prodotto agisce principalmente sulla ruota del compressore al fine di d'regolare la capacità di compressione e la portata d'aria. Il fermo a 360° contribuisce a distribuire meglio le sollecitazioni assiali del rotore.

Fase 2
Ruota del compressore: MFS ad alta velocità sovradimensionata
Carter d'ammissione: rimodellato per ricevere la nuova ruota sovradimensionata
Sistema di arresto: fermo del cuscinetto a 360°
Bilanciamento: alta velocità a 150.000 giri/min sul banco di prova Cimat VSR

Il Fase 2 è abbinato a una ruota compressore sovradimensionata a un carter d'ammissione riprofilata. Questo adeguamento ha lo scopo di adattarsi correttamente alla nuova geometria e può modificare la portata d'aria e la risposta del turbocompressore.

Fase 3
Ruota del compressore: MFS ad alta velocità sovradimensionata
Carter d'ammissione: rimodellato per ricevere la nuova ruota sovradimensionata
Ruota della turbina: banda larga sovradimensionata
Carter della turbina: rimodellato per ricevere la nuova ruota sovradimensionata
Sistema di arresto: fermo del cuscinetto a 360°
Bilanciamento: alta velocità a 150.000 giri/min sul banco di prova Cimat VSR

Questa configurazione prevede modifiche sia sul lato compressore che sul lato turbina. La rimodellatura dei due carter consente di montare ruote sovradimensionate, con un comportamento che dipende poi dalla gestione del motore e dall'intera configurazione meccanica.

Che cos'è un turbo ibrido ?

Un turbo ibrido riprende un'architettura del turbocompressore adeguata per ricevere componenti interni modificati. A seconda del corso, la preparazione può riguardare la girante del compressore, la girante della turbina, i carter, il sistema di spinta e l'equilibratura.

L'obiettivo è d'regolare la capacità di compressione e la portata d'aria necessaria per la preparazione. Un turbo ibrido, tuttavia, non si definisce solo in base all'aspetto della sua girante: la geometria delle giranti e la loro combinazione con i carter sono determinanti.

Ruota del compressore MFS: standard o Performance ? ?

MFS sta per Milled From Solid, ovvero una ruota ricavata dal pieno. Questo processo di produzione, di per sé, non garantisce un aumento della portata d'aria. Una ruota MFS standard può mantenere una geometria equivalente a quella d'origine.

Una ruota MFS Performance può presentare una geometria adatta alla preparazione, in particolare per quanto riguarda il profilo, l’altezza o la larghezza delle pale, la loro disposizione o il diametro. In questo prodotto, la ruota MFS descritta è in alluminio forgiato, più leggera, più grande e più alta di quella d'originale; i dati relativi al prodotto indicano un'ulteriore compressione del 15%.

Una ruota MFS standard può essere brillante quanto una ruota MFS Performance. Non è il suo aspetto a determinarne le prestazioni, bensì la sua geometria e la sua capacità di spostare una maggiore quantità di d'aria. Una portata maggiore può andare di pari passo con un aumento di potenza, purché la messa a punto del motore sia adeguata, senza tuttavia garantire di per sé un risultato specifico.

Perché la geometria delle pale influisce sulla portata? d'aria ?

La girante del compressore aspira e poi comprime l'aria inviata al motore. Il diametro, il profilo, l'altezza, la larghezza e la disposizione delle pale influenzano il suo comportamento aerodinamico. Una geometria adeguata può garantire una maggiore mobilità d'aria in determinate condizioni di funzionamento.

Il risultato dipende anche dal carter del compressore, dalla girante e dal carter della turbina, dalla pressione di sovralimentazione e dalla messa a punto del motore. Una ruota più grande non garantisce automaticamente prestazioni migliori e può influire sui tempi di risposta e sull'autonomia dl'utilizzo ottimale.

Affidabilità e bilanciamento del turbo ibrido

Il fermo del cuscinetto a 360° distribuisce le forze assiali su un’ampia superficie. Contribuisce all'adattamento del sistema di cuscinetti alle sollecitazioni della fase di preparazione, senza rendere il turbocompressore insensibile a eventuali difetti di montaggio o di lubrificazione.

Il rotore viene bilanciato ad alta velocità, fino a 150.000 giri/min, sul banco di prova Cimat VSR. Questa operazione mira a limitare le vibrazioni e le sollecitazioni meccaniche generate durante la rotazione.

Rimappatura e messa a punto del motore

Lo sfruttamento delle caratteristiche dUn turbo ibrido richiede una gestione del motore adeguata. Durante la rimappatura della centralina è necessario controllare la mappatura, la pressione di sovralimentazione e la regolazione della valvola di scarico.

A seconda del livello di preparazione, è opportuno anche verificare se dregolare l'iniezione, lo scarico, il raffreddamento, l'aspirazione e, se necessario, la trasmissione. Il montaggio dun turbo ibrido non garantisce automaticamente un aumento di potenza senza una configurazione adeguata.

Dati tecnici del turbo

Riferimenti del produttore OEM

55220701
55229857
55230178
55239695
55246405
71724375
71794564
71794566

Riferimenti del produttore

766924-0001
766924-1
766924-5001S
784521-0001
784521-1
784521-5001S
803956-0002
803956-0003
803956-2
803956-3
803956-5002S
803956-5003S
GT1446Z

Veicoli e destinazioni d'uso compatibili

Fiat
Idea — 1.6 D Multijet 120 cv
Motorizzazione 1.6 D Multijet — da maggio 2008 a data da definirsi
codice motore : non specificato
Punto EVO (199) — 1.6 D Multijet 120 cv
Motorizzazione 1.6 D Multijet — da ottobre 2009 a febbraio 2012
codice motore : non specificato
Lancia
Delta III (844) — 1.6 D Multijet 116 cv
Motorizzazione 1.6 D Multijet — dall'08/2008 a data da definirsi
codice motore : non specificato
Musa (350) — 1.6 D Multijet 116 cv
Motorizzazione 1.6 D Multijet — da luglio 2008 a data da definire
codice motore : non specificato
Musa (350) — 1.6 D Multijet 120 cv
Motorizzazione 1.6 D Multijet — da luglio 2008 a data da definire
codice motore : non specificato

Caratteristiche tecniche aggiuntive

Tipo di prodotto: turbo ibrido
Modello di turbocompressore: GT1446Z
Motorizzazione: 1.6 D / JTD / Multijet
Carburante: diesel
Potenza : 116 e 120 cv
codice motore : non specificato
Installazione: plug & play, senza modifiche al montaggio

Istruzioni di montaggio

⚠️ ATTENZIONE — INFORMAZIONI IMPORTANTI PRIMA DEL MONTAGGIO

Prima dell'installazione, individuare e risolvere la causa del precedente guasto. Controllare il circuito di lubrificazione, l'alimentazione e il ritorno d'olio e la pulizia di tutti i condotti.

Controllare il sistema di aspirazione e assicurarsi che non vi siano corpi estranei. Eseguire l'avviamento secondo le raccomandazioni applicabili e attenersi alle istruzioni del costruttore del veicolo.

Una lubrificazione insufficiente non risolta può causare un nuovo guasto al turbocompressore.

Come scegliere il turbo giusto ?

Controllate il codice riportato sul turbo d'originale e confrontatela con i codici OEM e del produttore riportati in questa scheda. Verificate anche la marca, il modello, la generazione, la motorizzazione e la potenza in cv, il periodo di montaggio e il codice motore, se disponibile.

Una stessa motorizzazione può essere abbinata a diverse configurazioni di turbocompressore. L'unica designazione 1.6 D, , JTD o Multijet non è quindi sempre sufficiente a confermare la compatibilità.

⚠️ Controlla i codici del tuo turbo

Prima di effettuare l'ordine, confronta il codice riportato sul tuo turbo d'origine con i riferimenti indicati in questa scheda. Una motorizzazione identica non garantisce sempre la compatibilità.

In caso di dubbi, contattateci indicando il codice completo riportato sul vostro turbocompressore.
