Hybridi turbo 2.0 TDI 136 143 hv, 03L253056S, 03L253056F 03L253019R, 03L253010H, 54409700037, 54409700022, 54409700003

Hybridi

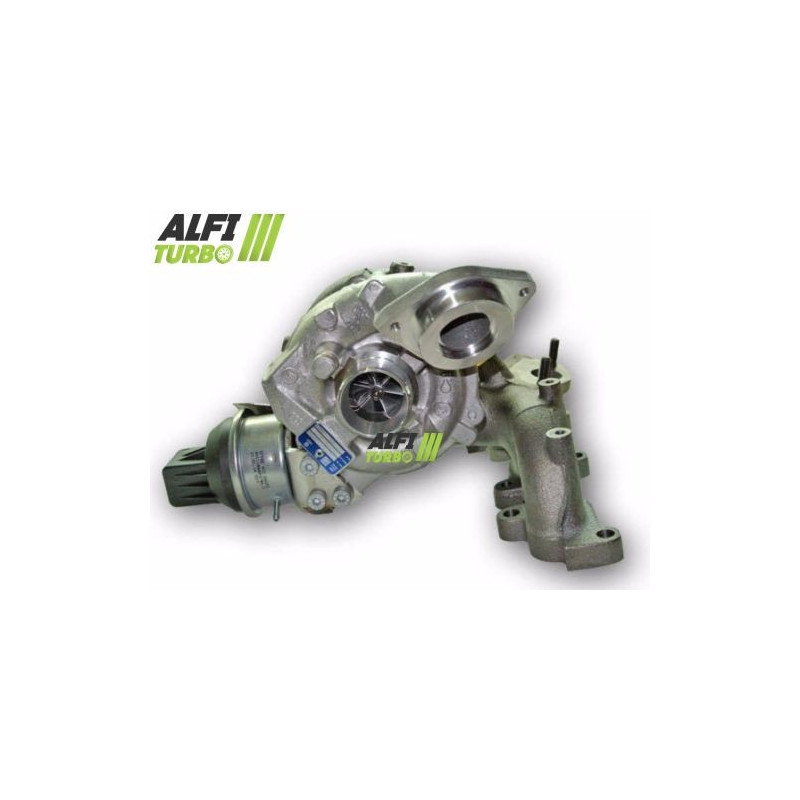

Turbohybridi 2.0 TDI 136 143 hv, 03L253056S, 03L253056F 03L253019R, 03L253010H, 54409700037, 54409700022, 54409700003
  • Turbohybridi 2.0 TDI 136 143 hv, 03L253056S, 03L253056F 03L253019R, 03L253010H, 54409700037, 54409700022, 54409700003
  • Turbohybridi 2.0 TDI 143, 54409700037, 54409700022, 54409700003, 54409700008
HYB40-40M-995
Vuosi: 1/2010–5/2015 tehtävän mukaan
Teho: 136 ja 143 hv
Iskutilavuus: 2.0 TDI
Moottorikoodi: CFHB, CFHD
Vakiovaihdon asetusarvo
Tiivistesarja
Valmennuskurssi
471,60 € Sisältää alv:n

393 ilman veroja.

Määrä
Tuotantoaika: 15-20 työpäivää

Kuvaus

Tämä hybridi-turbo varten on tarkoitettu 2-.0 TDI -moottoreille, joiden teho on 136 ja 143 hv, ja siinä on sisäinen muokkaus, jonka tarkoituksena on sovittaa ilmamäärä optimoidun moottorikokoonpanon tarpeisiin. Kolme saatavilla olevaa tasoa yhdistävät MFS Performance -kompressoripyörän, 360°:n laakeripysäyttimen ja suurten nopeuksien tasapainotuksen.

Dokumentoidut sovellukset koskevat tiettyjä Audi A1- ja Seat Ibiza IV -malleja, joissa on CFHB- tai CFHD-moottori. Yhteensopivuus on aina varmistettava alkuperäisen turbon tuotenumeron perusteella.

Saatavilla olevat versiot — Stage 1, Stage 2 ja Stage 2+

Stage 1
Kompressoripyörä: MFS Performance, suuri virtaus
Mitat: 33,98 / 46,00 mm
Siipien kokoonpano: 6+6
Laakeri: 360°:n tukilaakeri
Tasapainotus: jopa 150 000 r/min Cimat VSR -testipenkillä

Tässä muunnoksessa säilytetään plug & play -tyyppinen kokoonpano, mutta siihen on integroitu kompressoripyörä, joka on sovitettu suuremmalle ilmavirralle. Sen toiminta riippuu moottorin ohjauksesta ja ajoneuvon mekaanisesta kokoonpanosta.

Stage 2
Kompressoripyörä: MFS Performance, suuri ilmavirta Ylisuurikokoinen
Mitat: 36,50 / 49,00 mm
Siipien kokoonpano: 7+7
Imukotelo: uudelleenmuotoiltu varten, jotta se sopii pyörälle Ylisuurikokoinen
Laakeri: 360°:n painelaakeri
Tasapainotus: jopa 150 000 r/min Cimat VSR -testipenkillä

Suuremmat pyörän mitat ja kotelon uudelleenmuotoilu muuttavat.:n puristuskykyä ja aerodynaamista käyttäytymistä. Tämä kokoonpano voi myös vaikuttaa vasteaikaan moottorin säätöjen ja käyttöolosuhteiden mukaan.

Stage 2+
Kompressoripyörä: MFS Performance, suuri virtaus Ylisuurikokoinen
Mitat: 33,98 / 46,00 mm
Siipien kokoonpano: 6+6
Imukotelo: uudelleenmuotoiltu varten uuden siipipyörän asentamista varten
Laakeri: 360°:n tukilaakeri
Tasapainotus: jopa 150 000 r/min Cimat VSR -tasapainotuspenkillä

Tässä versiossa yhdistyvät MFS Performance 6+6 -turbiini ja uudelleenmuotoiltu imukotelo. Sen lopullinen käyttäytyminen riippuu koko virityksestä, eikä sitä voi päätellä pelkästään viritystason nimestä.

Mikä on hybriditurbo?

Hybriditurbo perustuu turbokompressorin rakenteeseen, joka on sovitettu varten vastaanottamaan muokattuja sisäosia. Virityksestä riippuen muutokset voivat koskea kompressoripyörää, sen mittoja, siipien geometriaa, koteloita, turbiinipyörää, iskunvaimenninta tai tasapainotusta.

Tavoitteena on sovittaa puristusteho ja ilmamäärä. Hybridi-turboa ei siis määritellä pelkästään sen kompressoripyörän ulkonäön perusteella.

MFS-kompressoripyörä: vakio vai Performance?

MFS tarkoittaa ”Milled From Solid”: pyörä on koneistettu yhtenä kappaleena. Tämä valmistusmenetelmä ei sinänsä takaa ilmamäärän kasvua. Standard-MFS-pyörän geometria voi olla sama kuin alkuperäisessä pyörässä.

Standard-MFS-pyörä voi olla yhtä kiiltävä kuin Performance-MFS-pyörä. Sen suorituskykyä ei määrää ulkonäkö, vaan geometria ja kyky siirtää enemmän ilmaa. Asianmukaisella moottorin virityksellä suurempi ilmavirta voi auttaa kehittämään suurempaa tehoa, vaikka se ei yksinään takaa tehonlisäystä.

Miksi siipien geometria vaikuttaa ilmanvirtaukseen?

Kompressoripyörä imee sisään ja puristaa sitten sisään tulevaa ilmaa. Sen halkaisija, profiili, korkeus, leveys ja siipien sijoittelu vaikuttavat sen aerodynaamiseen käyttäytymiseen. Tulos riippuu myös koteloista, turbiinista, ahtopaineesta ja ohjauskartasta. Suurempi siipipyörä ei takaa automaattisesti parempaa tulosta ja voi muuttaa vasteaikaa.

Hybriditurbon luotettavuus ja tasapainotus

Dokumentoitu 360°:n iskunvaimennin jakaa aksiaaliset voimat laakerin ympärille. Roottori tasapainotetaan suurella nopeudella, jopa 150 000 r/min Cimat VSR -testipenkillä, tärinän ja mekaanisten rasitusten rajoittamiseksi. Tämä tasapainotus ei kuitenkaan korvaa virheellistä asennusta tai voitelun puutetta.

Moottorin uudelleenohjelmointi ja valmistelu

Moottorin ohjausjärjestelmän mukauttaminen on välttämätöntä varten jotta hybridi-turbon ominaisuudet voidaan hyödyntää oikein. Kartta, ahtopaine, ruiskutus, pakokaasut, imuilman jäähdytys ja ajoneuvosta riippuen kytkin tai voimansiirto on tarkistettava. Wastegate-venttiilin säätö on suoritettava ohjausyksikön asennuksen ja virityksen yhteydessä.

Turbo-osien viitenumerot

OEM-valmistajan osanumerot

03L253010H
03L253010HX
03L253010HV
03L253056S
03L253056F
03L253019R

Valmistajan viitenumerot

54409880037
54409700037
54409880022
54409700022
54409880003
54409700003
54409880008
54409700008
54409500008
54409500037

Yhteensopivat ajoneuvot ja käyttötarkoitukset

Audi
A1 (8X1, 8XK) — 2.0 TDI 136 hv
Diesel — 05/2012–04/2015
Moottorikoodi : CFHB
A1 (8X1, 8XK) — 2.0 TDI 143 hv
Diesel — 09/2011 – 04/2015
Moottorikoodi : CFHD
A1 Sportback (8XA, 8XF) — 2.0 TDI 136 hv
Diesel — 05/2012 – 04/2015
Moottorikoodi : CFHB
A1 Sportback (8XA, 8XF) — 2.0 TDI 143 hv
Diesel — 09/2011 – 04/2015
Moottorikoodi : CFHD
Seat
Ibiza IV (6J5, 6P1) — 2.0 TDI 143 hv
Diesel — 01/2010 – 05/2015
Moottorikoodi : CFHD
Ibiza IV SC (6J1, 6P5) — 2.0 TDI 143 hv
Diesel — 01/2010 – 05/2015
Moottorikoodi : CFHD

Lisätiedot

Tuotetyyppi: turbohybridi
Moottori: 2.0 TDI
Polttoaine: diesel
Teho: 136 ja 143 hv
Moottorikoodit: CFHB, CFHD
Dokumentoidut ajanjaksot: 01/2010 – 05/2015 käyttötarkoituksesta riippuen

Asennusohjeet

⚠️ VAROITUS — TÄRKEÄÄ ENNEN ASENNUSTA

Ennen asennusta selvitä ja korjaa edellisen vian syy. Tarkista voitelujärjestelmä, öljyn syötön ja paluun, putkien puhtauden, imuaukon ja vieraiden esineiden puuttumisen. Suorita aloitus asianmukaisten suositusten mukaisesti ja noudata valmistajan ohjeita. Korjaamaton voiteluvika voi johtaa turboahtimen uuteen rikkoutumiseen.

Kuinka tunnistaa oikea turbo?

Tarkista alkuperäisen turbon tuotenumero, OEM- ja valmistajan tuotenumerot sekä merkki, malli, sukupolvi, korimalli, moottori, teho, valmistusvuodet ja moottorikoodi. Sama moottori ei aina takaa yhteensopivuutta.

⚠️ Tarkista turboahtimesi tuotenumerot

Ennen tilaamista vertaa alkuperäisen turbiinisi tuotenumeroa tässä tuoteselosteessa mainittuihin tuotenumeroihin. Sama moottorimalli ei aina takaa yhteensopivuutta.

Jos olet epävarma, ota meihin yhteyttä ja ilmoita turbiinisi luettavissa oleva tuotenumero.

Tuotteen tiedot
HYB40-40M-995
Hybridi
Liitteet
Lataa
Asennusohjeet ja varotoimenpitee

Lue huolellisesti

Lataa (5.66MB)
