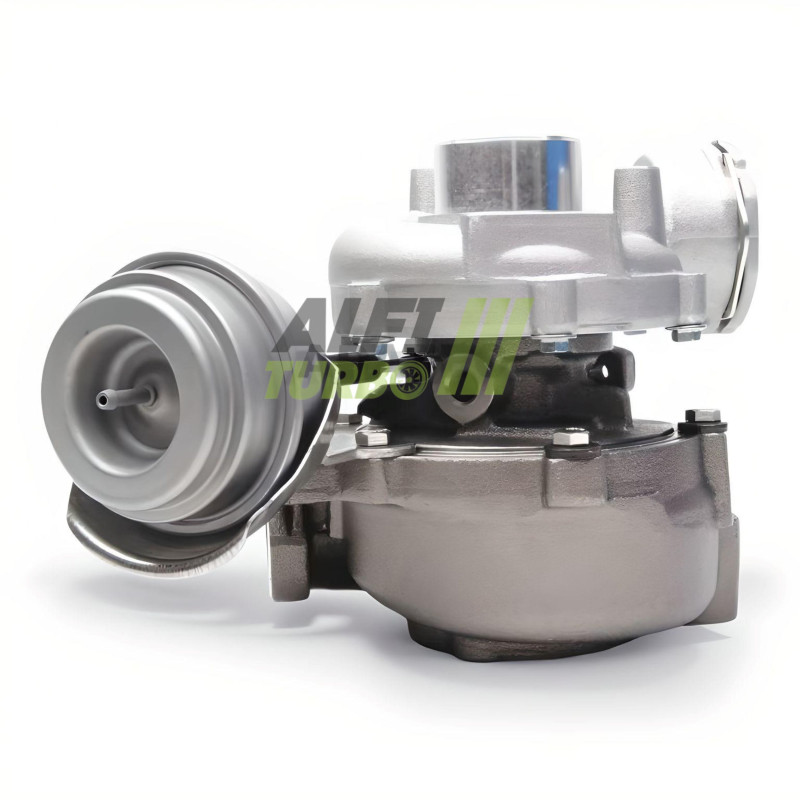

Hybride turbo 1.9 / 2.0 TDI 130, 136 en 140 pk – 038145702G, 717858

  • Alleen online
Hybride
HYB-300-032
Jaar: 11/2000 tot 08/2011
Paardenkracht: 130, 136 en 140 pk
verplaatsing: 1.9 en 2.0 TDI
motorcode: AVF, AWX, BNA, BRF, BLB, BRE, BPW, BRC, CAGB, BSS, BGW, BHW
Exchange
Pakkingset
Voorbereidingscursus
€ 276,00 Inclusief belasting

230 belastinguitsluiting.

Quantity
Productietijd: 15-20 werkdagen

Beschrijving

Deze hybride turbo voor motoren 1.9 en 2.0 TDI is verkrijgbaar in drie bereidingsniveaus. Elke configuratie maakt gebruik van een MFS-compressorwiel Performance, een 360°-lageraanslag en een hogesnelheidsbalanscontrole op een Cimat VSR-testbank.

De gedocumenteerde toewijzingen hebben met name betrekking op bepaalde Audi A4 en A6, Skoda Superb en ook Volkswagen Passat met een vermogen van 130, 136 of 140 pk. De compatibiliteit moet altijd worden gecontroleerd aan de hand van het onderdeelnummer van de turbo d'herkomst en de motorcode'.

Beschikbare preparaten — Stage 1, Stage 2 en Stage 2+

Stage 1
Perswiel: MFS Performance hoge doorvoersnelheid
Afmetingen: 34,62 / 49,00 mm
Instelling van de bladen: 6+6
Aanslag: 360°-lager
Balans: 150.000 tpm op de Cimat VSR-testbank

Dit ontwerp is gebaseerd op een MFS-wiel Performance ontworpen voor het debiet aanpassen d'compressorlucht'. Het uiteindelijke gedrag hangt af van de configuratie van de motor en het beheer van de drukvulling.

Stage 2
Perswiel: MFS Performance hoge doorvoersnelheid overmaatse
Afmetingen: 38,62 / 52,19 mm
Instelling van de bladen: 11+0
Carter d'toelating:' opnieuw geprofileerd voor het nieuwe wiel in ontvangst nemen
Aanslag: 360°-lager
Balans: 150.000 tpm op de Cimat VSR-testbank

Het wiel overmaatse hiervoor moet het carter opnieuw worden geprofileerd d'toelating'. Deze aanpassing heeft tot doel de mobiliteit te vergroten d'lucht, zonder op zichzelf een bepaald motorvermogen te garanderen'.

Stage 2+
Perswiel: MFS Performance hoge doorvoersnelheid overmaatse
Afmetingen: 39,61 / 56,02 mm
Instelling van de bladen: 11+0
Carter d'toelating:' opnieuw geprofileerd voor het nieuwe wiel in ontvangst nemen
Aanslag: 360°-lager
Balans: 150.000 tpm op de Cimat VSR-testbank

Deze versie is voorzien van een groter wiel en een aangepaste behuizing. Een groter wiel is echter niet onder alle omstandigheden automatisch een voordeel: de reactietijd en het werkingsbereik hangen af van de totale opstelling.

Wat is een hybride turbo ?

Een hybride turbo behoudt een architectuur die is afgestemd op zijn toepassing, terwijl er gerichte interne aanpassingen worden aangebracht. Afhankelijk van de cursus kunnen deze betrekking hebben op het compressorwiel, de afmetingen ervan, de configuratie van de schoepen en het carter d'de inlaat, het aanslagsysteem en de balancering'.

Het doel is d'de compressiecapaciteit en het debiet aanpassen' d'lucht'. Een hybride turbo wordt niet alleen bepaald door het uiterlijk van het waaier: de onderlinge afstemming tussen de onderdelen, de bewerkingen en het motormanagement is doorslaggevend.

MFS-perswiel: standaard of Performance ? ?

MFS staat voor „Milled From Solid“, oftewel een wiel dat uit één stuk is gefreesd. Dit productieproces alleen garandeert nog geen toename van het debiet d'lucht'. Een standaard MFS-wiel kan een geometrie behouden die gelijkwaardig is aan die van d'oorsprong'.

Een MFS-wiel Performance kan een geometrie, diameter of configuratie van de bladen gebruiken die is afgestemd op het beoogde doel van de bereiding. Een standaard MFS-wiel kan net zo glanzend zijn als een MFS-wiel Performance. Niet het uiterlijk bepaalt de prestaties, maar de geometrie en het vermogen om meer te verplaatsen d'lucht'.

Een hoger debiet kan ervoor zorgen dat de motor meer vermogen ontwikkelt wanneer dit gepaard gaat met een passende motoraanpassing, zonder dat dit een garantie is voor een bepaalde vermogenswinst.

Waarom beïnvloedt de geometrie van de bladen het debiet? d'lucht?' ?

Het compressorwiel zuigt de lucht aan en comprimeert deze vervolgens, waarna deze naar de motor wordt geleid. De diameter, het profiel, de hoogte, de breedte en de opstelling van de bladen beïnvloeden het aerodynamische gedrag ervan. Met de juiste geometrie kun je meer verplaatsen d'lucht onder bepaalde bedrijfsomstandigheden'.

Het resultaat hangt ook af van het compressorhuis, het turbine-gedeelte, de vuldruk en de afstelling van de motor. Een grootteverhoging kan de responstijd en het bereik beïnvloeden d'optimaal gebruik'.

Betrouwbaarheid en balancering van de hybride turbo

De 360°-aanslag, die bij elke fase wordt gedocumenteerd, draagt bij aan de verdeling van de axiale krachten die op het draaiende geheel worden uitgeoefend. Dat betekent niet dat d'een goede smering, noch d'een correcte montage'.

De rotor wordt bij hoge snelheden, tot 150.000 omw/min, uitgebalanceerd op een Cimat VSR-testbank. Deze handeling is bedoeld om trillingen en mechanische belastingen te beperken, maar biedt geen bescherming tegen een defect aan de turbo d'olie, verontreiniging of onjuiste installatie'.

Motorherprogrammering en -tuning

Het kan nodig zijn om het motormanagement aan te passen voor de eigenschappen van de hybride turbo benutten. Kartografie, vuldruk, brandstofinjectie, luchtkoeling d'De inlaat, de uitlaat en, afhankelijk van het voertuig, de aandrijving moeten door een vakman worden gecontroleerd of aangepast'.

De afstelling van de turboregeling moet tijdens de montage en de afstelling worden gecontroleerd. De hybride turbo garandeert niet automatisch meer vermogen zonder een gedegen voorbereiding.

Specificaties van de turbo

OEM-referenties

038145702
038145702E
038145702EV
038145702EX
038145702G
038145702GV
038145702GX
038145702J
038145702JV
038145702JX
038145702N
038145702NV
038145702NX
038145702V
038145702X

Referenties van de fabrikant

712077-0001
712077-1
716215-0001
716215-1
717858-0001
717858-0002
717858-0003
717858-0004
717858-0005
717858-0006
717858-0007
717858-0009
717858-1
717858-2
717858-3
717858-4
717858-5
717858-5008S
717858-5009S
717858-6
717858-7
717858-9

Compatibele voertuigen en toewijzingen

Audi

A4 B6 (8E2) — 130 pk
Diesel • 11/2000 tot 12/2004
Motornummers: AVF, AWX
A4 B6 (8E2) — 130 pk
Diesel • 11/2001 tot 12/2004
motorcode : AVF
A4 B6 Voorzijde (8E5) — 130 pk
Diesel • 09/2001 tot 12/2004
Motornummers: AVF (vanaf 09/2001), AWX
A4 B6 Voorzijde (8E5) — 130 pk
Diesel • 11/2001 tot 12/2004
motorcode : AVF
A4 B7 (8EC) — 136 pk
Diesel • 11/2004 tot 06/2008
Motornummers: BNA, BRF
A4 B7 (8EC) — 140 pk
Diesel • 11/2004 tot 06/2008
Motornummers: BLB, BRE
A4 B7 (8EC) — 140 pk
Diesel • 11/2004 tot 06/2008
motorcode : BPW
A4 B7 (8EC) — 140 pk
Diesel • 01/2006 tot 06/2008
motorcode : BPW
A4 B7 Voorzijde (8ED) — 136 pk
Diesel • 11/2004 tot 06/2008
Motornummers: BNA, BRF
A4 B7 Voorzijde (8ED) — 140 pk
Diesel • 11/2004 tot 06/2008
Motornummers: BLB, BRE
A4 B7 Voorzijde (8ED) — 140 pk
Diesel • 11/2004 tot 06/2008
motorcode : BPW
A4 B7 Voorzijde (8ED) — 140 pk
Diesel • 01/2006 tot 06/2008
motorcode : BPW
A4 B7 Cabriolet (8HE) — 136 pk
Diesel • 01/2006 tot 03/2009
motorcode : BRC
A4 B7 Cabriolet (8HE) — 140 pk
Diesel • 01/2006 tot 03/2009
motorcode : BPW
A6 C5 (4B2) — 130 pk
Diesel • augustus 2001 tot januari 2005
Motornummers: AVF, AWX
A6 C5 Voorzijde (4B5) — 130 pk
Diesel • augustus 2001 tot januari 2005
Motornummers: AVF, AWX
A6 C6 (4F2) — 136 pk
Diesel • juli 2004 tot maart 2011
Motornummers: BNA, BRF, CAGB
A6 C6 (4F2) — 140 pk
Diesel • juli 2004 tot oktober 2008
Motornummers: BLB, BRE
A6 C6 Voorzijde (4F5) — 136 pk
Diesel • juni 2005 tot augustus 2011
Motornummers: BNA, BRF, CAGB
A6 C6 Voorzijde (4F5) — 140 pk
Diesel • juni 2005 tot oktober 2008
Motornummers: BLB, BRE

Skoda

Superb I (3U4) — 130 pk
Diesel • 12/2001 tot 03/2008
Motornummers: AVF, AWX
Superb I (3U4) — 140 pk
Diesel • 10/2005 tot 03/2008
motorcode : BSS

Volkswagen

Passat B5.5 (3B3) — 130 pk
Diesel • 11/2000 tot 05/2005
Motornummers: AVF, AWX
Passat B5.5 (3B3) — 130 pk
Diesel • 11/2000 tot 05/2005
motorcode : AVF
Passat B5.5 (3B3) — 136 pk
Diesel • 12/2003 tot 05/2005
Motornummers: BGW, BHW
Passat B5.5 Variant (3B6) — 130 pk
Diesel • 11/2000 tot 05/2005
motorcode : AVF
Passat B5.5 Variant (3B6) — 130 pk
Diesel • 11/2000 tot 05/2005
Motornummers: AVF, AWX
Passat B5.5 Variant (3B6) — 136 pk
Diesel • 12/2003 tot 05/2005
Motornummers: BGW, BHW

Aanvullende technische specificaties

Producttype: hybride turbo
Motoren: 1.9 TDI en 2.0 TDI
Brandstof: diesel
Vermogens d'gedocumenteerde oorsprong:' 130, 136 en 140 pk
Motorcodes: AVF, AWX, BNA, BRF, BLB, BRE, BPW, BRC, CAGB, BSS, BGW, BHW
Gedocumenteerde periodes: 11/2000 tot 08/2011, afhankelijk van de functie
Installatie: gedocumenteerde plug-and-play-configuratie, zonder aanpassingen aan de montage d'oorsprong'

Montage-instructies

⚠️ LET OP — BELANGRIJK VOOR DE MONTAGE

Vóór de installatie, zoek de oorzaak van de vorige storing op en verhelp deze. Controleer het smeersysteem, de toevoer en de terugloop d'de olie en de netheid van alle leidingen'.

Controleer of er geen vreemde voorwerpen in zitten. Voer het vullen uit volgens de geldende richtlijnen en volg de instructies van de fabrikant op. De afstelling van de turboregeling en het motormanagement moeten tijdens de montage en de afstelling worden gecontroleerd.

Een niet verholpen smeerprobleem kan leiden tot een nieuwe defect aan de turbocompressor.

Hoe vind je de juiste turbo ?

Controleer het referentienummer dat op de turbo staat vermeld d'oorsprong, en vergelijk deze vervolgens met de OEM- en fabrikantreferenties in dit gegevensblad'. Controleer ook het merk, het model, de generatie, de carrosserievariant, de motorversie en het vermogen in pk, de montageperiode en de motorcode.

Eén en dezelfde motor kan worden uitgerust met verschillende turbo-opstellingen. Het onderdeelnummer d'Herkomst' blijft dus het belangrijkste controlecriterium.

⚠️ Controleer de specificaties van je turbo

Voordat u een bestelling plaatst, vergelijk het referentienummer dat op uw turbo staat vermeld d'oorsprong' met de referenties die in dit gegevensblad worden vermeld. Een identieke motor garandeert niet altijd dat de onderdelen compatibel zijn.

Neem bij twijfel contact met ons op en vermeld daarbij het volledige referentienummer dat op uw turbo staat vermeld d'oorsprong'.
