Turbina ibrida Crafter 2 5 136 e 163 – 076145701L, 49377-07440. TDI cv cv

Ibrido

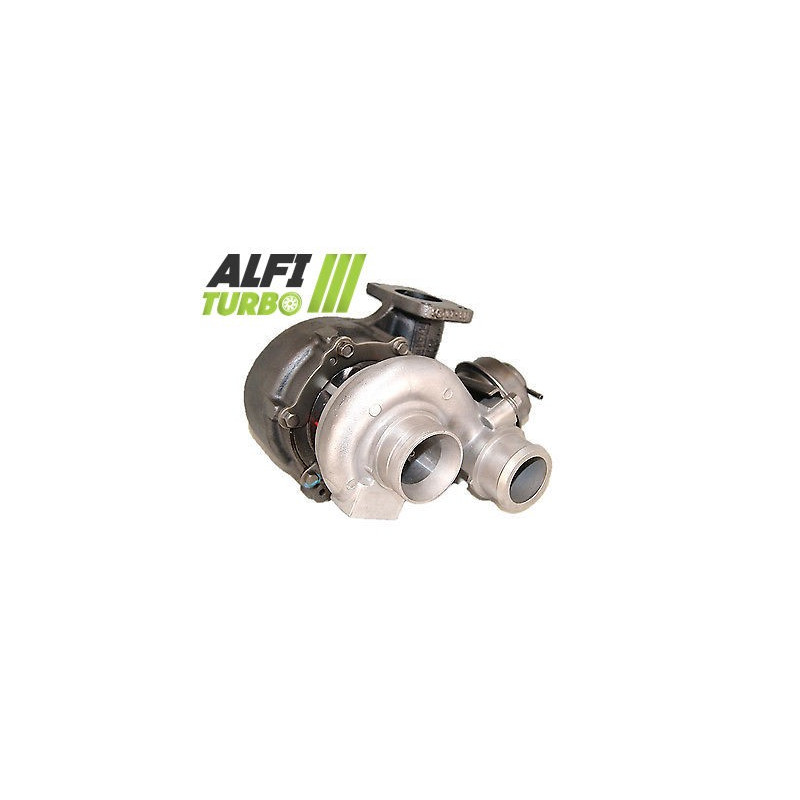

Turbina   Ibrida Crafter  2.5 TDI 136 163 49T77-07440, 49377-07440, 49377-07405, 49377-07404, 49377-07403, 49377-07401 0761
  • Turbina   Ibrida Crafter  2.5 TDI 136 163 49T77-07440, 49377-07440, 49377-07405, 49377-07404, 49377-07403, 49377-07401 0761
  • Turbina   Ibrida Crafter  2.5 TDI 136 163 49T77-07440, 49377-07440, 49377-07405, 49377-07404, 49377-07403, 49377-07401 0761
  • Turbina   Ibrida Crafter  2.5 TDI 136 163 49T77-07440, 49377-07440, 49377-07405, 49377-07404, 49377-07403, 49377-07401 0761
49377-07401
Anno: Non specificato
Potenza: 136 cv, 163 cv
Dislocamento: 2..5 TDI
codice motore: Non specificato
Kit guarnizioni
Corso di preparazione
403,20 € Tasse incluse

336 IVA esclusa

Quantità
Tempo di produzione: 15-20 giorni lavorativi

Designazione delle merci

Questo turbo ibrido per Crafter 2.5 TDI da 136 cv e 163 cv beneficia d di una messa a punto interna volta ad adattare la capacità di compressione e la portata d dell'aria. È disponibile in tre livelli di messa a punto documentati, con girante del compressore MFS ad alta portata, fermo a 360° e bilanciamento ad alta velocità.

Il suo design plug & play consente un’ Installazione senza modifiche e in base ai dati forniti. La scelta della versione deve tenere conto della configurazione del motore e dell’uso previsto.

Versioni disponibili — Fase 1, Fase 2 e Fase 3

Fase 1
Ruota del compressore: MFS ad alta portata
Sistema di battuta: Cuscinetto a spinta 360°
Bilanciamento: Alta velocità a 150.000 giri/min sul banco Cimat VSR

Questa messa a punto agisce principalmente sulla girante del compressore al fine di d adattare la portata d dell’aria. Il sistema di supporto a 360° contribuisce a distribuire meglio le forze assiali applicate al rotore.

Fase 2
Girante del compressore: MFS ad alta portata sovradimensionata
Carter d'aspirazione: riprofilato per accogliere la nuova girante sovradimensionata
Sistema di supporto: Cuscinetto a spinta 360°
Bilanciamento: ad alta velocità a 150.000 giri/min sul banco Cimat VSR

Il Fase 2 abbina una girante del compressore sovradimensionata a un carter d'aspirazione riprofilato. Questo adattamento mira a ospitare correttamente la nuova girante e può modificare la capacità di spostamento d'aria del compressore.

Fase 3
Girante del compressore: MFS ad alta portata sovradimensionata
Carter d'aspirazione: riprofilato per per accogliere la nuova girante sovradimensionata
Sistema di battuta: Cuscinetto a spinta 360°
Girante della turbina: ad alta portata sovradimensionata
Carter della turbina: riprofilato per e per accogliere la nuova girante sovradimensionata
Bilanciamento: Alta velocità a 150.000 giri/min sul banco Cimat VSR

L'Fase 3 comprende adattamenti sia sul lato compressore che sul lato turbina. Il comportamento finale dipende dall'intera configurazione, in particolare dalla gestione del motore, dalla pressione di sovralimentazione e dai circuiti periferici.

Che cos’è un turbo ibrido?

Un turbo ibrido si basa su un'architettura di turbocompressore adatta a per ricevere modifiche interne. A seconda della fase di sviluppo, queste possono riguardare la girante del compressore, i carter, la girante della turbina, il sistema di supporto e il bilanciamento.

L’obiettivo è quello di d adattare la capacità di compressione e la portata d dell’aria alle esigenze d di una preparazione del motore. Un turbo ibrido non si definisce quindi solo dall’aspetto della sua girante del compressore, ma dalla coerenza della sua geometria e delle sue modifiche meccaniche.

Girante del compressore MFS: standard o « Performance »?

MFS sta per «Milled From Solid», ovvero una girante ricavata dal pieno. Questa denominazione descrive un processo di fabbricazione e non garantisce, di per sé, un aumento della portata d dell’aria.

Una girante MFS standard può mantenere una geometria equivalente a quella d'originale. Una girante MFS Performance può assumere un profilo, un'altezza, una larghezza, un diametro o una configurazione delle pale adatti all'obiettivo di preparazione. Per questo prodotto, è documentata una ruota in alluminio forgiato, più leggera, più grande e più alta di quella d'originale, con una capacità di compressione dichiarata superiore del 15%.

Una girante MFS standard può essere brillante quanto una girante MFS Performance. Non è il suo aspetto a determinarne le prestazioni, ma la sua geometria e la sua capacità di spostare una maggiore quantità d'aria. Una portata superiore può contribuire allo sviluppo di potenza con una messa a punto del motore correttamente adattata, senza costituire di per sé una garanzia di risultato.

Perché la geometria delle pale influenza la portata d dell’aria?

La girante del compressore aspira e poi comprime l’aria inviata al motore. Il suo diametro, il profilo, l’altezza, la larghezza e la disposizione delle pale influenzano il suo comportamento aerodinamico. Una geometria adeguata può far circolare una maggiore quantità d di aria in determinate condizioni di funzionamento.

Il risultato dipende anche dal carter del compressore, dalla girante e dal carter della turbina, dalla pressione di sovralimentazione e dalla messa a punto del motore. Una girante più grande non garantisce automaticamente prestazioni migliori e può modificare il tempo di risposta e la gamma d di utilizzo ottimale.

Affidabilità e bilanciamento del turbo ibrido

Il fermo del cuscinetto a 360° presente su tutte e tre le fasi contribuisce a distribuire le forze assiali attorno all’asse. Tuttavia, non protegge il turbo da un’installazione errata, da una lubrificazione insufficiente o da un funzionamento al di fuori delle condizioni previste.

dOgni stadio è sottoposto a un bilanciamento ad alta velocità a 150.000 giri/min sul banco di prova Cimat VSR. Questa operazione mira a limitare le vibrazioni e le sollecitazioni meccaniche del rotore.

Riprogrammazione e messa a punto del motore

È necessario un adattamento della gestione del motore per per e sfruttare le caratteristiche del turbo ibrido. La regolazione della valvola di scarico (wastegate) deve essere effettuata durante la riprogrammazione della centralina.

A seconda del livello di preparazione, anche l’iniezione, la pressione di sovralimentazione, lo scarico, il raffreddamento, la frizione o la trasmissione potrebbero richiedere un controllo o un adeguamento. L’installazione d di un turbo ibrido non garantisce automaticamente un aumento di potenza senza una configurazione adeguata.

Riferimenti del turbo

Codici OEM del costruttore

076145701L
076145701LV
076145701LX
076145701B
076145701BV
076145701BX
076145701E
076145701EV
076145701EX
076145701H
076145701HV
076145701HX
076145701F
076145701FV
076145701FX

Codici produttore

49T77-07440
49377-07440
49377-07405
49377-07404
49377-07403
49377-07401

Veicoli e destinazioni d'uso compatibili

Crafter
Crafter 2.5 TDI — 136 cv
Motorizzazione: 2.5 TDI — periodo non specificato
codice motore: non specificato
Crafter 2.5 TDI — 163 cv
Motorizzazione: 2.5 TDI — periodo non specificato
codice motore: non specificato

Caratteristiche tecniche aggiuntive

Tipo di prodotto: Turbina ibrida
Motorizzazione: 2.5 TDI
Potenze documentate: 136 cv e 163 cv
Installazione: Plug & play, senza modifiche secondo i dati forniti

Consigli per il montaggio

⚠️ ATTENZIONE — IMPORTANTE PRIMA DEL MONTAGGIO

Individuare e correggere la causa del precedente guasto prima di d'installare il turbo. Controllare attentamente il circuito di lubrificazione, l'alimentazione e il ritorno d'olio.

Verificate la pulizia dei condotti, dell’aspirazione e l’assenza di corpi estranei. Eseguite l’adescamento secondo le raccomandazioni applicabili e seguite le istruzioni del costruttore.

Una lubrificazione insufficiente non risolta può causare un nuovo guasto al turbocompressore.

Come identificare il turbo corretto?

Verificate il codice di riferimento riportato sul turbo d originale, quindi confrontate i codici OEM e del produttore. Controllate anche il modello, la motorizzazione 2.5 TDI, la potenza in cv, l'Anno o di montaggio e il codice motore, se disponibili. Una motorizzazione identica non garantisce sempre la compatibilità.

⚠️ Verificate i codici del vostro turbo

Prima di effettuare l’ordine, confrontate il codice riportato sul vostro turbo d originale con i codici indicati in questa scheda. Una motorizzazione identica non garantisce sempre la compatibilità.

In caso di dubbi, contattateci indicando il codice completo riportato sul vostro turbocompressore.
