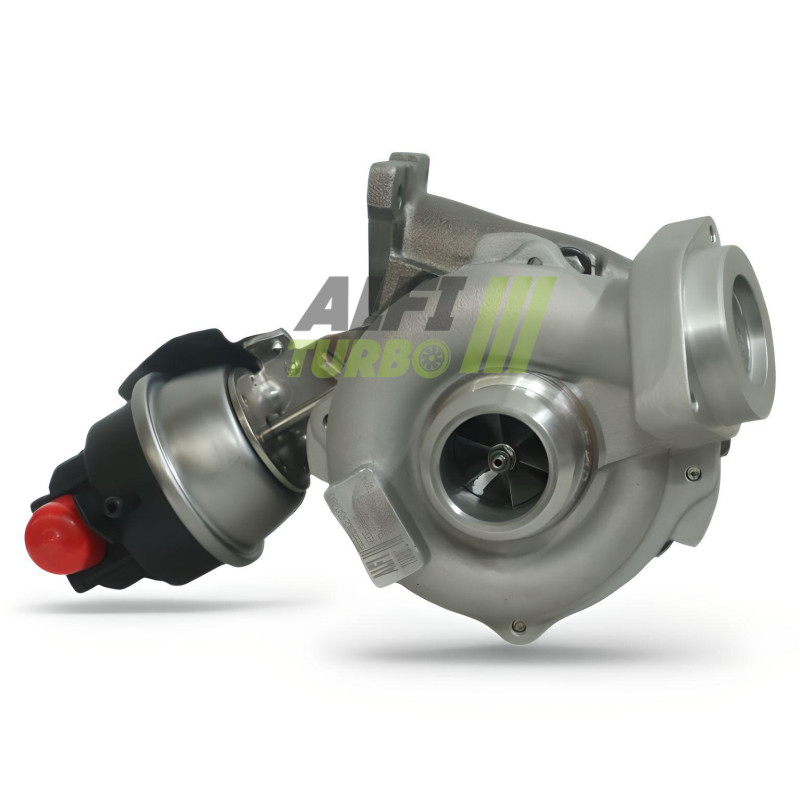

Turbina ibrida 2.0 TDI 120, 136 e 143 – 03L145702A, 53039700190 cv

  • Solo online
  • In saldo!
Ibrido
HYB43-300-643
Anno: da luglio 2004 a maggio 2017, a seconda dell'incarico
Potenza: 120, 136 e 143 cv
Dislocamento: 2.0 TDI
codice motore: BNA, BRF, CAGA, CAGB, CAGC, CJCA, CJCB, CJCC, CMEA, CMFA, CSUB
Scambio
Kit guarnizioni
Corso di preparazione
367,80 € Tasse incluse

306.5 IVA esclusa

Quantità
Tempo di produzione: 15-20 Giorni lavorativi

Designazione delle merci

Questo turbo ibrido per motorizzazioni 2.0 TDI di 120, 136 e 143 cv riceve una regolazione interna volta ad adeguare la capacità di compressione e la portata dl'aria. I tre livelli disponibili utilizzano una girante MFS ad alta portata, un fermo del cuscinetto a 360° e un bilanciamento ad alta velocità sul banco Cimat VSR.

Le assegnazioni documentate riguardano diversi Audi A4, A5, A6 e Q5, nonché i SEAT Exeo ed Exeo ST. La compatibilità deve essere verificata in base al codice del turbo dl'origine, il codice motore e le caratteristiche precise del veicolo.

Preparati disponibili — Fase 1, Fase 2 e Fase 2+

Fase 1
Ruota del compressore: MFS ad alta velocità
Dimensioni: 34,00 / 46,00 mm
Configurazione delle pale: 6+6, profilo Performance
Fermo: fermo del cuscinetto a 360°
Bilanciamento: 150.000 giri/min sul banco di prova Cimat VSR

Questo impianto utilizza una girante MFS ad alta portata con una geometria specifica. Il suo obiettivo è quello di modificare il comportamento del compressore senza che sia possibile determinare un aumento di potenza indipendentemente dalla configurazione del motore.

Fase 2
Ruota del compressore: MFS ad alta velocità sovradimensionata
Dimensioni: 38,58 / 52,00 mm
Configurazione delle pale: 7+7, profilo Performance
Carter di aspirazione: rimodellato per ricevere la ruota sovradimensionata
Fermo: fermo del cuscinetto a 360°
Bilanciamento: 150.000 giri/min sul banco di prova Cimat VSR

La ruota sovradimensionata e la rimodellatura del carter dI sistemi di ammissione regolano il flusso d'aria in questa configurazione'. Il risultato dipende anche dall'impostazione della sovralimentazione e dall'assetto complessivo del motore.

Fase 2+
Ruota del compressore: MFS ad alta velocità sovradimensionata
Dimensioni: 41,65 / 56,08 mm
Configurazione delle pale: 6+6, profilo Performance
Carter di aspirazione: rimodellato per ricevere la ruota sovradimensionata
Fermo: fermo del cuscinetto a 360°
Bilanciamento: 150.000 giri/min sul banco di prova Cimat VSR

Questa versione è dotata della ruota del compressore più grande mai documentata per questo prodotto. Il suo dimensionamento può influire sulla portata disponibile, sul tempo di risposta e sul campo di funzionamento ottimale; rimane comunque indispensabile una configurazione adeguata del motore.

Che cos’è un turbo ibrido ?

Un turbo ibrido mantiene un'architettura del turbocompressore adatta ai componenti interni modificati. A seconda del livello di preparazione, le modifiche possono riguardare la girante del compressore, le sue dimensioni, la geometria delle pale, i carter, il sistema di battuta o il bilanciamento.

L'obiettivo è dregolare la capacità di compressione e la portata dl'aria. Un turbo ibrido, tuttavia, non si definisce solo in base all’aspetto della sua girante: le dimensioni, la geometria, la lavorazione dei carter e l’armonia dell’insieme ne determinano il comportamento.

Ruota del compressore MFS: standard o Performance ? ?

MFS sta per «Milled From Solid», ovvero una ruota ricavata dal pieno. Questo processo di produzione, di per sé, non garantisce un aumento della portata dl'aria. Una ruota MFS standard può mantenere una geometria equivalente a quella originale.

Una ruota MFS Performance può avere un diametro, un profilo o una configurazione delle pale adeguati allo scopo di lavorazione. Per questo prodotto, le dimensioni e le configurazioni variano a seconda del corso selezionato.

Una ruota MFS standard può essere brillante quanto una ruota MFS Performance. Non è il suo aspetto a determinarne le prestazioni, bensì la sua geometria e la sua capacità di spostare una maggiore quantità di materiale dl'aria. Una portata maggiore può contribuire allo sviluppo della potenza quando il motore e il suo sistema di gestione sono adeguatamente preparati.

Perché la geometria delle pale influisce sulla portata? dL'aria ?

La girante del compressore aspira e poi comprime l'aria inviata al motore. Il suo diametro, il profilo, l'altezza, la larghezza e la disposizione delle pale influenzano il suo comportamento aerodinamico. Una geometria adeguata può garantire una maggiore mobilità ddell’aria in determinate condizioni di funzionamento.

Il risultato dipende anche dal carter del compressore, dalla parte della turbina, dalla pressione di sovralimentazione e dalla mappatura. Una ruota più grande non garantisce quindi automaticamente prestazioni migliori e può influire sui tempi di risposta.

Affidabilità e bilanciamento del turbo ibrido

Il fermo del cuscinetto a 360° documentato per ogni cuscinetto contribuisce a distribuire le sollecitazioni assiali esercitate sul gruppo rotante. Non esenta dné una corretta lubrificazione né dun montaggio conforme.

Ogni miscela viene miscelata ad alta velocità, fino a 150.000 giri/min, sul banco di prova Cimat VSR. Questo bilanciamento ha lo scopo di limitare le vibrazioni e le sollecitazioni meccaniche del rotore, senza però poter compensare un difetto dl’alimentazione dell’olio o un montaggio errato.

Rimappatura e messa a punto del motore

È necessario adeguare la gestione del motore per sfruttare al meglio le caratteristiche del turbo ibrido. La regolazione dell'attuatore di sovralimentazione deve essere effettuata durante il montaggio e la riprogrammazione della centralina.

A seconda del livello di preparazione, la mappatura, l’iniezione, lo scarico, il raffreddamento dell’aria dL’ammissione, la frizione o la trasmissione potrebbero richiedere un controllo o una regolazione. Il turbo ibrido, di per sé, non garantisce un aumento di potenza.

Dati tecnici del turbo

Riferimenti del produttore OEM

03L145702A
03L145701BX
03L145701B
03L145702HV
03L145702HX
03L145702AX
03L145702H
03L145701X
03L145701
03L145702M
03L145702MV
03L145702MX
03L145702D
03L145702DV
03L145702DX
03L145702F
03L145701DX
03L145701D

Riferimenti del produttore

53039700133
53039700140
53039700190
53039800133
53039800140
53039800190
53039880133
53039880140
53039880190
53039900133
53039900140
53039900190
BV43-133
BV43-140
BV43B-133

Veicoli e destinazioni d'uso compatibili

AUDI
A4 Allroad B8 (8KH) — 136 cv
2.0 TDI diesel — da settembre 2009 a maggio 2016
Codici motore: CAGB, CJCB, CSUB
A4 Allroad B8 (8KH) — 143 cv
2.0 TDI diesel — da settembre 2009 a maggio 2016
Codici motore: CAGA, CJCA
A4 B8 (8K2) — 120 cv
2.0 TDI diesel — da giugno 2008 a dicembre 2015
Codici motore: CAGC, CJCC
A4 B8 (8K2) — 136 cv
2.0 TDI diesel — dall'11/2007 al 12/2015
Codici motore: CAGB, CJCB, CSUB
A4 B8 (8K2) — 143 cv
2.0 TDI diesel — dall'11/2007 al 12/2015
Codici motore: CAGA, CJCA, CMEA, CMFA
A4 B8 (8K2) — 143 cv
2.0 TDI diesel — dall'11/2008 al 12/2015
Codici motore: CAGA, CJCA
A4 B8 Anteriore (8K5) — 120 cv
2.0 TDI diesel — da giugno 2008 a dicembre 2015
Codici motore: CAGC, CJCC
A4 B8 Anteriore (8K5) — 136 cv
2.0 TDI diesel — da aprile 2008 a dicembre 2015
Codici motore: CAGB, CJCB, CSUB
A4 B8 Anteriore (8K5) — 143 cv
2.0 TDI diesel — da aprile 2008 a dicembre 2015
Codici motore: CAGA, CJCA
A4 B8 Anteriore (8K5) — 143 cv
2.0 TDI diesel — da aprile 2008 a dicembre 2015
Codici motore: CAGA, CJCA, CMEA, CMFA
A5 Sportback (8TA) — 136 cv
2.0 TDI diesel — da settembre 2009 a gennaio 2017
Codici motore: CAGB, CJCB, CSUB
A5 Sportback (8TA) — 143 cv
2.0 TDI diesel — da settembre 2009 a gennaio 2017
Codici motore: CAGA, CJCA, CMEA, CMFA
A6 C6 (4F2) — 136 cv
2.0 TDI diesel — dal 07/2004 al 03/2011
Codici motore: BNA, BRF, CAGB
A6 C6 Anteriore (4F5) — 136 cv
2.0 TDI diesel — da giugno 2005 ad agosto 2011
Codici motore: BNA, BRF, CAGB
Q5 (8RB) — 136 cv
2.0 TDI diesel — dall'agosto 2009 al maggio 2017
Codici motore: CAGB, CJCB, CSUB
Q5 (8RB) — 136 cv
2.0 TDI diesel — dall'11/2010 al 05/2017
Codici motore: CJCB, CSUB
Q5 (8RB) — 143 cv
2.0 TDI diesel — dall'agosto 2009 al maggio 2013
Codici motore: CAGA, CJCA
Q5 (8RB) — 143 cv
2.0 TDI diesel — dall'11/2010 al 05/2013
codice motore : CJCA
SEAT
Exeo (3R2) — 120 cv
2.0 TDI diesel — da dicembre 2008 a maggio 2013
Codici motore: CAGC, CJCC
Exeo (3R2) — 143 cv
2.0 TDI diesel — da dicembre 2008 a maggio 2013
Codici motore: CAGA, CJCA
Exeo ST (3R5) — 120 cv
2.0 TDI diesel — dal 07/2009 al 05/2013
Codici motore: CAGC, CJCC
Exeo ST (3R5) — 143 cv
2.0 TDI diesel — da maggio 2009 a maggio 2013
Codici motore: CAGA, CJCA

Caratteristiche tecniche aggiuntive

Tipo di prodotto: turbo ibrido
Motorizzazione: 2.0 TDI
Carburante: diesel
Potenze: 120, 136 e 143 cv
Codici motore: BNA, BRF, CAGA, CAGB, CAGC, CJCA, CJCB, CJCC, CMEA, CMFA, CSUB
Periodi documentati: Da luglio 2004 a maggio 2017, a seconda dell'incarico

Istruzioni di montaggio

⚠️ ATTENZIONE — INFORMAZIONI IMPORTANTI PRIMA DEL MONTAGGIO

Individuare e risolvere la causa del guasto precedente. Controllare attentamente il circuito di lubrificazione, l'alimentazione e il ritorno dl'olio, nonché la pulizia di tutti i condotti.

Controllare l'aspirazione, l'assenza di corpi estranei e lo stato dei componenti correlati. Eseguire l'avviamento secondo le raccomandazioni applicabili e attenersi alle istruzioni del costruttore.

Una lubrificazione insufficiente non risolta può causare un nuovo guasto al turbocompressore.

Come scegliere il turbo giusto ?

Controllate il codice riportato sul turbo dl'origine e confrontatela con i codici OEM e del produttore riportati in questa scheda. Verificate anche la marca, il modello, la generazione, la carrozzeria, la motorizzazione, la potenza, il periodo di produzione e il codice motore.

Una stessa motorizzazione può essere abbinata a diverse configurazioni di turbocompressore. Il riferimento esatto rimane quindi l'elemento principale per confermare la compatibilità.

⚠️ Controlla i codici del tuo turbo

Prima di effettuare l'ordine, confronta il codice riportato sul tuo turbo d’origine con i riferimenti indicati in questa scheda. Una motorizzazione identica non garantisce sempre la compatibilità.

In caso di dubbi, contattateci indicando il codice di identificazione leggibile del vostro turbo e i dati del vostro veicolo.
