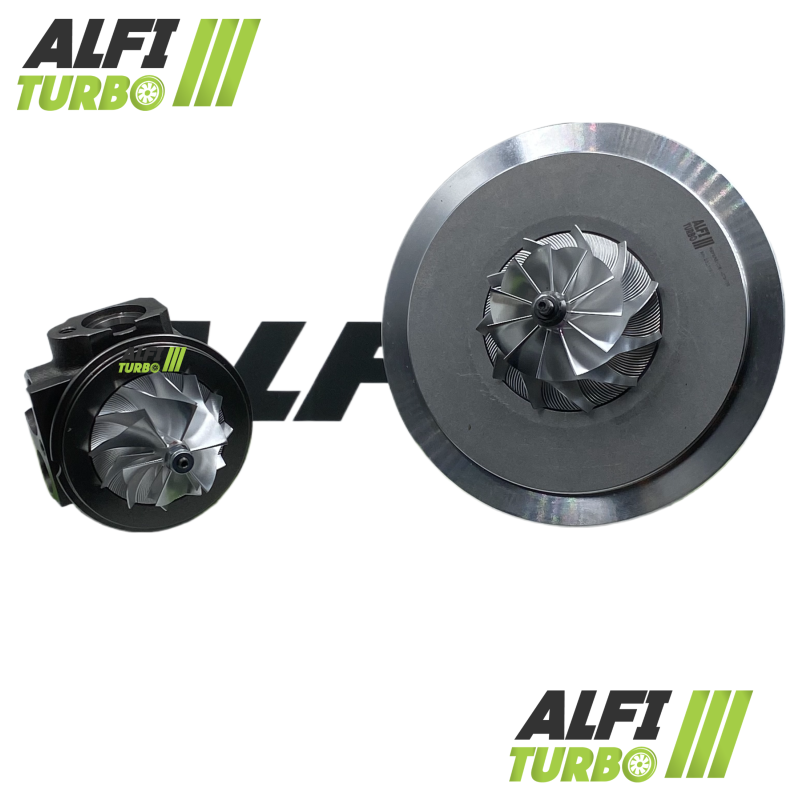

Cette cartouche centrale CHRA turbo hybride est destinée aux motorisations Toyota 3.0D 1KD-FTV de 163 et 166 cv. Sa préparation associe une roue compresseur MFS à gros débit, une butée de palier 360° et un équilibrage haute vitesse, avec trois niveaux de préparation documentés.
Les affectations indiquées concernent certains Toyota Land Cruiser 90 et Land Cruiser Prado J12. La compatibilité doit toujours être confirmée à l'aide de la référence du turbo monté sur le véhicule.
Préparations disponibles — Stage 1, Stage 2 et Stage 2+
Stage 1
Roue compresseur : MFS à gros débit
Diamètre documenté : 58,01 mm
Configuration des pales : 6+6
Butée de palier : 360°
Équilibrage : haute vitesse à 150 000 tr/min sur banc Cimat VSR
Cette préparation emploie une roue MFS conçue pour adapter le débit d'air, tout en conservant une installation plug & play. Son exploitation doit être accordée à la configuration du moteur.
Stage 2
Roue compresseur : MFS à gros débit surdimensionnée
Diamètres entrée / sortie : 40,99 / 60,00 mm
Configuration des pales : 6+6
Carter d'admission : reprofilé pour recevoir la roue surdimensionnée
Butée de palier : 360°
Équilibrage : haute vitesse à 150 000 tr/min sur banc Cimat VSR
La roue surdimensionnée et le reprofilage du carter d'admission visent à adapter la capacité de compression et le débit d'air. Cette évolution peut aussi modifier la réponse du turbocompresseur selon les réglages et la configuration moteur.
Stage 2+
Roue compresseur : MFS à gros débit surdimensionnée
Diamètres entrée / sortie : 42,87 / 62,00 mm
Configuration des pales : 6+6
Carter d'admission : reprofilé pour recevoir la roue surdimensionnée
Butée de palier : 360°
Équilibrage : haute vitesse à 150 000 tr/min sur banc Cimat VSR
Cette version adopte des diamètres de roue supérieurs à ceux du Stage 2. Une roue plus grande ne garantit toutefois pas à elle seule un meilleur résultat : le comportement dépend de l'ensemble du moteur, de la pression utilisée et de la qualité des réglages.
Qu'est-ce qu'un turbo hybride ?
Un turbo hybride repose sur une architecture adaptée afin de recevoir des modifications internes ciblées. Selon la préparation, celles-ci peuvent concerner la roue compresseur, ses dimensions et sa géométrie, les carters, la roue turbine, le système de butée ou l'équilibrage. Elles visent notamment à adapter la capacité de compression et le débit d'air du turbocompresseur.
Un turbo hybride ne se définit pas uniquement par l'apparence de sa roue compresseur. Les dimensions, la géométrie aérodynamique, l'adaptation des carters et la cohérence de l'ensemble déterminent son comportement.
Roue compresseur MFS : standard ou Performance ?
MFS signifie « Milled From Solid », soit une roue usinée dans la masse. Ce terme décrit son procédé de fabrication et ne garantit pas, à lui seul, une augmentation du débit d'air. Une roue MFS standard peut conserver une géométrie équivalente à celle d'origine.
Une roue MFS Performance peut recevoir une géométrie adaptée à l'objectif de préparation, par exemple un profil, un diamètre ou une configuration de pales spécifiques lorsque ces éléments sont documentés.
Une roue MFS standard peut être aussi brillante qu'une roue MFS Performance. Ce n'est pas son aspect qui détermine ses performances, mais sa géométrie et sa capacité à déplacer davantage d'air. Un débit supérieur peut contribuer au développement de la puissance avec une préparation moteur adaptée, sans constituer à lui seul une promesse de gain.
Pourquoi la géométrie des pales influence-t-elle le débit d'air ?
La roue compresseur aspire puis comprime l'air envoyé au moteur. Son diamètre, le profil, la hauteur, la largeur et la disposition des pales influencent son comportement aérodynamique. Une géométrie adaptée peut déplacer davantage d'air dans certaines conditions, mais le résultat dépend également du carter compresseur, de la roue et du carter turbine, de la pression de suralimentation et de la préparation moteur. Une augmentation de diamètre peut aussi modifier le temps de réponse et la plage d'utilisation optimale.
Fiabilité et équilibrage du turbo hybride
La butée 360° documentée répartit les efforts axiaux sur une surface complète. Le rotor est équilibré à haute vitesse, jusqu'à 150 000 tr/min sur banc Cimat VSR, afin de limiter les vibrations et les contraintes mécaniques. Cet équilibrage ne compense toutefois ni un défaut de lubrification, ni une contamination, ni une installation incorrecte.
Reprogrammation et préparation moteur
L'exploitation d'un CHRA turbo hybride peut nécessiter une adaptation de la cartographie moteur, de la pression de suralimentation et de l'alimentation en carburant. L'admission, le refroidissement, l'échappement, l'embrayage ou la transmission doivent également être vérifiés selon le niveau de préparation. L'ajustement de la wastegate doit être réalisé correctement. Sans configuration cohérente et réglage adapté, le montage ne garantit pas automatiquement un gain de puissance.
Références du turbo
Références constructeur OEM — Toyota
17201-30010
17201-30011
Véhicules et affectations compatibles
Toyota
Land Cruiser 90 (_J9_) — 163 cv
Diesel 3.0D — 08/2000 à 08/2002
Code moteur : 1KD-FTV
Land Cruiser Prado (_J12_) — 163 cv
Diesel 3.0D — 09/2002 à 08/2009
Code moteur : 1KD-FTV
Land Cruiser Prado (_J12_) — 166 cv
Diesel 3.0D — 07/2004 à 08/2009
Code moteur : 1KD-FTV
Caractéristiques techniques complémentaires
Type de produit : CHRA turbo hybride
Motorisation : 3.0D
Carburant : diesel
Puissance : 163 et 166 cv
Code moteur : 1KD-FTV
Période documentée : 08/2000 à 08/2009 selon l'affectation
Conception : plug & play, installation sans modification du véhicule
Conseils de montage
⚠️ ATTENTION — IMPORTANT AVANT MONTAGE
Avant de poser la cartouche centrale, recherchez et corrigez la cause de la défaillance précédente. Contrôlez l'état et la propreté des carters, le circuit de lubrification, l'alimentation et le retour d'huile ainsi que l'ensemble des conduits. Vérifiez l'admission et l'absence de corps étrangers. Effectuez l'assemblage et l'amorçage conformément aux préconisations applicables, puis réglez correctement la wastegate. Respectez les instructions du constructeur et confiez le montage à un professionnel qualifié. Un défaut de lubrification non corrigé peut entraîner une nouvelle casse du turbocompresseur.
Comment identifier le bon turbo ?
Vérifiez la référence inscrite sur le turbo d'origine, les références OEM, la marque, le modèle, la génération, la motorisation, la puissance en cv, la période de montage et le code moteur. Une motorisation identique ne suffit pas toujours à confirmer la compatibilité.
⚠️ Vérifiez les références de votre turbo
Avant de commander, comparez la référence inscrite sur votre turbo d'origine avec les références indiquées dans cette fiche. Une motorisation identique ne garantit pas toujours la compatibilité.
En cas de doute, contactez-nous avec la référence lisible sur votre turbo d'origine.
