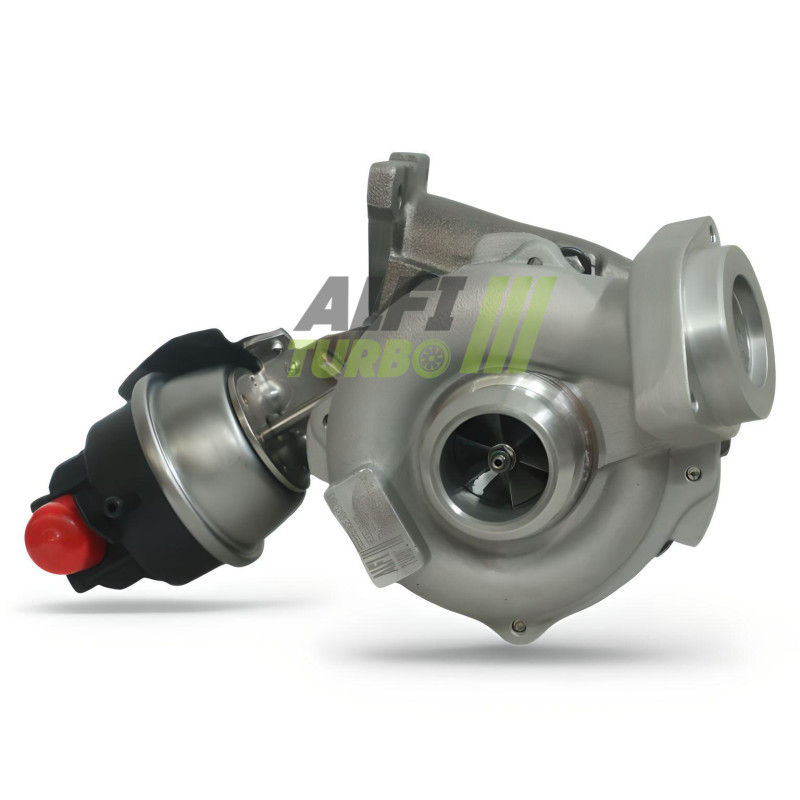

Hybride turbo 2.0 TDI 120, 136 en 143 – 03L145702A, 53039700190 pk

  • Alleen online
  • Aanbieding!
Hybride
HYB43-300-643
Jaar: juli 2004 tot mei 2017, afhankelijk van de functie
Paardenkracht: 120, 136 en 143 pk
verplaatsing: 2.0 TDI
motorcode: BNA, BRF, CAGA, CAGB, CAGC, CJCA, CJCB, CJCC, CMEA, CMFA, CSUB
Exchange
Pakkingset
Voorbereidingscursus
€ 367,80 Inclusief belasting

306.5 belastinguitsluiting.

Quantity
Productietijd: 15-20 werkdagen

Beschrijving

Deze hybride turbo voor motoren 2.0 TDI van 120, 136 en 143 pk krijgt een intern onderdeel waarmee de compressiecapaciteit en het debiet kunnen worden aangepast dde lucht. De drie beschikbare uitvoeringen zijn voorzien van een MFS-compressorwiel met hoog debiet, een 360°-lagerbegrenzer en een hogesnelheidsbalansering op een Cimat VSR-testbank.

De gedocumenteerde toewijzingen hebben betrekking op verschillende Audi A4, A5, A6 en Q5, evenals de SEAT Exeo en Exeo ST. De compatibiliteit moet worden gecontroleerd aan de hand van het onderdeelnummer van de turbo dde herkomst, het motorcode en de precieze specificaties van het voertuig.

Beschikbare preparaten — Stage 1, Stage 2 en Stage 2+

Stage 1
Perswiel: MFS met hoge doorvoersnelheid
Afmetingen: 34,00 / 46,00 mm
Instelling van de bladen: 6+6, profiel Performance
Aanslag: 360°-lagerbegrenzer
Balans: 150.000 tpm op de Cimat VSR-testbank

Deze opstelling maakt gebruik van een MFS-wiel met hoog debiet en een specifieke geometrie. Het doel is om het gedrag van de compressor te beïnvloeden zonder dat er een vermogenswinst kan worden vastgesteld die losstaat van de motorconfiguratie.

Stage 2
Perswiel: MFS met hoge doorvoersnelheid overmaatse
Afmetingen: 38,58 / 52,00 mm
Instelling van de bladen: 7+7, profiel Performance
Inlaatbehuizing: opnieuw geprofileerd voor het wiel ontvangen overmaatse
Aanslag: 360°-lagerbegrenzer
Balans: 150.000 tpm op de Cimat VSR-testbank

Het wiel overmaatse en het opnieuw profileren van het carter dDe toegangsvoorzieningen zorgen ervoor dat de doorgang wordt aangepast dde lucht bij deze opstelling. Het resultaat hangt ook af van de instelling van de drukvulling en de algehele afstelling van de motor.

Stage 2+
Perswiel: MFS met hoge doorvoersnelheid overmaatse
Afmetingen: 41,65 / 56,08 mm
Instelling van de bladen: 6+6, profiel Performance
Inlaatbehuizing: opnieuw geprofileerd voor het wiel ontvangen overmaatse
Aanslag: 360°-lagerbegrenzer
Balans: 150.000 tpm op de Cimat VSR-testbank

Deze versie is uitgerust met het grootste gedocumenteerde compressorwiel voor dit product. De dimensionering ervan kan het beschikbare debiet, de reactietijd en het optimale werkingsbereik beïnvloeden; een consistente configuratie van de motor blijft onontbeerlijk.

Wat is een hybride turbo ?

Een hybride turbo behoudt een turbocompressorontwerp dat is aangepast aan de gewijzigde interne onderdelen. Afhankelijk van de mate van voorbereiding kunnen de wijzigingen betrekking hebben op het drukwiel, de afmetingen ervan, de geometrie van de schoepen, de behuizingen, het aanslagsysteem of het uitbalanceren.

Het doel is dde compressiecapaciteit en het debiet aanpassen dde lucht. Een hybride turbo wordt echter niet alleen bepaald door het uiterlijk van het waaierblad: de afmetingen, de geometrie, de bewerking van de behuizingen en de samenhang van het geheel zijn bepalend voor het gedrag ervan.

MFS-perswiel: standaard of Performance ? ?

MFS staat voor „Milled From Solid“, oftewel een wiel dat uit één stuk is gefreesd. Dit productieproces alleen garandeert nog geen toename van het debiet dde lucht. Een standaard MFS-wiel kan een geometrie behouden die gelijkwaardig is aan de oorspronkelijke.

Een MFS-wiel Performance kan een diameter, profiel of configuratie van de bladen hebben die is afgestemd op het beoogde bewerkingsdoel. Bij dit product variëren de afmetingen en configuraties afhankelijk van de gekozen cursus.

Een standaard MFS-wiel kan net zo glanzend zijn als een MFS-wiel Performance. Niet het uiterlijk bepaalt de prestaties, maar de geometrie en het vermogen om meer te verplaatsen dde lucht. Een hoger debiet kan bijdragen aan de vermogensontwikkeling wanneer de motor en het motormanagement daarop zijn afgestemd.

Waarom beïnvloedt de geometrie van de bladen het debiet? d’lucht ?

Het compressorwiel zuigt de lucht aan en comprimeert deze vervolgens, waarna deze naar de motor wordt geleid. De diameter, het profiel, de hoogte, de breedte en de opstelling van de bladen beïnvloeden het aerodynamische gedrag ervan. Met de juiste geometrie kun je meer verplaatsen d’lucht onder bepaalde bedrijfsomstandigheden.

Het resultaat hangt ook af van het compressorhuis, het turbine-gedeelte, de vuldruk en de afstemmingskaart. Een groter wiel garandeert dus niet automatisch betere prestaties en kan de reactietijd beïnvloeden.

Betrouwbaarheid en balancering van de hybride turbo

De gedocumenteerde 360°-lagerbegrenzer voor elke lagerring draagt bij aan de verdeling van de axiale krachten die op het draaiende geheel worden uitgeoefend. Dat betekent niet dat d’een goede smering, noch deen correcte montage.

Elk mengsel wordt op hoge snelheid, tot 150.000 omw/min, in evenwicht gebracht op een Cimat VSR-testbank. Deze afstelling is bedoeld om trillingen en mechanische belastingen van de rotor te beperken, maar kan een defect niet compenseren d’olievoorziening of een onjuiste installatie.

Motorherprogrammering en -tuning

Het motormanagement moet worden aangepast voor de eigenschappen van de hybride turbo optimaal benutten. De afstelling van de turbodrukregelaar moet worden uitgevoerd tijdens de montage en het herprogrammeren van de regeleenheid.

Afhankelijk van het voorbereidingsniveau, de uitlijning, de brandstoftoevoer, de uitlaat en de luchtkoeling dDe inlaat, de koppeling of de transmissie moeten mogelijk worden gecontroleerd of aangepast. De hybride turbo alleen is geen garantie voor meer vermogen.

Specificaties van de turbo

OEM-referenties

03L145702A
03L145701BX
03L145701B
03L145702HV
03L145702HX
03L145702AX
03L145702H
03L145701X
03L145701
03L145702M
03L145702MV
03L145702MX
03L145702D
03L145702DV
03L145702DX
03L145702F
03L145701DX
03L145701D

Referenties van de fabrikant

53039700133
53039700140
53039700190
53039800133
53039800140
53039800190
53039880133
53039880140
53039880190
53039900133
53039900140
53039900190
BV43-133
BV43-140
BV43B-133

Compatibele voertuigen en toewijzingen

AUDI
A4 Allroad B8 (8KH) — 136 pk
2.0 TDI diesel — 09/2009 tot 05/2016
Motornummers: CAGB, CJCB, CSUB
A4 Allroad B8 (8KH) — 143 pk
2.0 TDI diesel — 09/2009 tot 05/2016
Motorcodes: CAGA, CJCA
A4 B8 (8K2) — 120 pk
2.0 TDI diesel — juni 2008 tot december 2015
Motorcodes: CAGC, CJCC
A4 B8 (8K2) — 136 pk
2.0 TDI diesel — 11/2007 tot 12/2015
Motornummers: CAGB, CJCB, CSUB
A4 B8 (8K2) — 143 pk
2.0 TDI diesel — 11/2007 tot 12/2015
Motorcodes: CAGA, CJCA, CMEA, CMFA
A4 B8 (8K2) — 143 pk
2.0 TDI diesel — 11/2008 tot 12/2015
Motorcodes: CAGA, CJCA
A4 B8 Voorzijde (8K5) — 120 pk
2.0 TDI diesel — juni 2008 tot december 2015
Motorcodes: CAGC, CJCC
A4 B8 Voorzijde (8K5) — 136 pk
2.0 TDI diesel — 04/2008 tot 12/2015
Motornummers: CAGB, CJCB, CSUB
A4 B8 Voorzijde (8K5) — 143 pk
2.0 TDI diesel — 04/2008 tot 12/2015
Motorcodes: CAGA, CJCA
A4 B8 Voorzijde (8K5) — 143 pk
2.0 TDI diesel — 04/2008 tot 12/2015
Motorcodes: CAGA, CJCA, CMEA, CMFA
A5 Sportback (8TA) — 136 pk
2.0 TDI diesel — 09/2009 tot 01/2017
Motornummers: CAGB, CJCB, CSUB
A5 Sportback (8TA) — 143 pk
2.0 TDI diesel — 09/2009 tot 01/2017
Motorcodes: CAGA, CJCA, CMEA, CMFA
A6 C6 (4F2) — 136 pk
2.0 TDI diesel — juli 2004 tot maart 2011
Motornummers: BNA, BRF, CAGB
A6 C6 Voorzijde (4F5) — 136 pk
2.0 TDI diesel — 06/2005 tot 08/2011
Motornummers: BNA, BRF, CAGB
Q5 (8RB) — 136 pk
2.0 TDI diesel — 08/2009 tot 05/2017
Motornummers: CAGB, CJCB, CSUB
Q5 (8RB) — 136 pk
2.0 TDI diesel — 11/2010 tot 05/2017
Motorcodes: CJCB, CSUB
Q5 (8RB) — 143 pk
2.0 TDI diesel — 08/2009 tot 05/2013
Motorcodes: CAGA, CJCA
Q5 (8RB) — 143 pk
2.0 TDI diesel — 11/2010 tot 05/2013
motorcode : CJCA
SEAT
Exeo (3R2) — 120 pk
2.0 TDI diesel — 12/2008 tot 05/2013
Motorcodes: CAGC, CJCC
Exeo (3R2) — 143 pk
2.0 TDI diesel — 12/2008 tot 05/2013
Motorcodes: CAGA, CJCA
Exeo ST (3R5) — 120 pk
2.0 TDI diesel — juli 2009 tot mei 2013
Motorcodes: CAGC, CJCC
Exeo ST (3R5) — 143 pk
2.0 TDI diesel — 05/2009 tot 05/2013
Motorcodes: CAGA, CJCA

Aanvullende technische specificaties

Producttype: hybride turbo
Motor: 2.0 TDI
Brandstof: diesel
Vermogens: 120, 136 en 143 pk
Motorcodes: BNA, BRF, CAGA, CAGB, CAGC, CJCA, CJCB, CJCC, CMEA, CMFA, CSUB
Gedocumenteerde periodes: 07/2004 tot 05/2017, afhankelijk van de functie

Montage-instructies

⚠️ LET OP — BELANGRIJK VOOR DE MONTAGE

Zoek de oorzaak van de vorige storing en verhelp deze. Controleer het smeersysteem, de toevoer en de terugloop zorgvuldig d’olie, evenals de netheid van alle leidingen.

Controleer de toevoer, of er geen vreemde voorwerpen aanwezig zijn en de staat van de bijbehorende onderdelen. Voer het opstarten uit volgens de geldende richtlijnen en volg de instructies van de fabrikant op.

Een niet verholpen smeerprobleem kan leiden tot een nieuwe defect aan de turbocompressor.

Hoe vind je de juiste turbo ?

Controleer het referentienummer dat op de turbo staat vermeld d’oorsprong en vergelijk deze met de OEM- en fabrikantreferenties in dit gegevensblad. Controleer ook het merk, het model, de generatie, de carrosserievariant, de motor, het vermogen, de productieperiode en de motorcode.

Eén en dezelfde motor kan worden uitgerust met verschillende turbo-opstellingen. De exacte referentie blijft dus het belangrijkste element voor de compatibiliteit bevestigen.

⚠️ Controleer de specificaties van je turbo

Voordat u een bestelling plaatst, vergelijk het referentienummer dat op uw turbo staat vermeld dvan oorsprong met de referenties die in dit gegevensblad worden vermeld. Een identieke motor garandeert niet altijd dat de onderdelen compatibel zijn.

Neem bij twijfel contact met ons op en vermeld daarbij het duidelijk leesbare referentienummer van uw turbo en de gegevens van uw auto..
