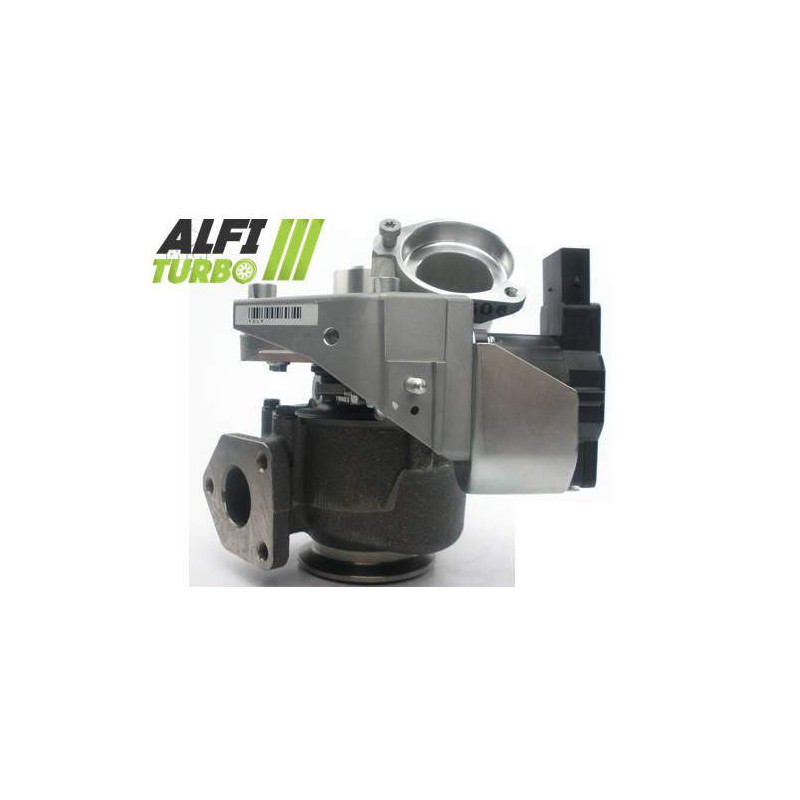

Ovaj hibridni turbopunjač dizajniran je za BMW 2-.0D motore navedene ovdje:.. Ovisno o odabranom paketu nadogradnje, komplet uključuje visokopropusno MFS kompresorsko kotač, držač ležaja od 360° i prilagođene preinake kućišta i turbine..
Popis primjena uključuje, osobito, BMW 1. seriju E87 i 3. seriju E90/E91 od 2004. nadalje. Prije narudžbe potrebno je provjeriti originalni broj dijela turbopunjača..
Dostupne nadogradnje — Stage 1, Stage 2 i Stage 3
Stage 1
Kompresorsko kotač: MFS visokoprotok
Ležaj potiska: 360° potisni ležaj
Balansiranje: balansiranje velikih brzina pri 150.000 o/min na ispitnoj banci Cimat VSR
Ova modifikacija prvenstveno utječe na kompresorsku sekciju kako bi se prilagodili kompresijski kapacitet i protok zraka. Rezultat ovisi o konfiguraciji i podešavanju motora.
Stage 2
Impeler kompresora: MFS visok protok Predimenzioniran
Kućište usisnog kolektora: Reprofiled za prilagođeno novoj radilici Predimenzioniran
Ležaj potiska: 360° potisni ležaj
Balansiranje: balansiranje velikih brzina pri 150.000 o/min na ispitnoj banci Cimat VSR
Stage 2 kombinira kompresorsko kotače Predimenzioniran s reprofiliranim usisnim kućištem. Ova konfiguracija može pri određenim uvjetima pomaknuti više zraka, a performanse ovise o cjelokupnoj postavci.
Stage 3
Rotor kompresora: MFS visokotok Predimenzioniran
Kućište usisnog kolektora: Reprofilirani za za smještaj novog radilice Predimenzioniran
Ležaj potiska: 360° potisni ležaj
Kotačić turbine: visok protok Predimenzioniran
Kućište turbine: Reprofiled za ly za smještaj novog radilice Predimenzioniran
Balansiranje: balansiranje velikih brzina pri 150.000 o/min na ispitnoj banci Cimat VSR
Stage 3 mijenja kompresorsku i turbinsku stranu. Reprofiliranje kućišta omogućuje ugradnju prevelikih lopatica, ali ova konfiguracija zahtijeva pripremu motora u skladu sa specifikacijama turbopunjača.
Što je hibridni turbopunjač?
Hibridni turbopunjač koristi arhitekturu turbopunjača prilagođenu za kako bi smjestio modificirane unutarnje komponente. Ovisno o fazi nadogradnje, izmjene mogu uključivati kotač kompresora, kotač turbine, kućišta, sustav ležajeva potiska i balansiranje.
Cilj je prilagoditi kapacitet kompresije i protok zraka. Međutim, hibridni turbopunjač ne definira se isključivo izgledom svojih lopatica: geometrijom, obradom kućišta i ukupnom koherentnošću jedinice.
MFS kompresorsko kotače: standardno ili Performance?
MFS je kratica za 'Milled From Solid', što znači kotač obrađen iz punog bloka. Sam taj proizvodni proces ne jamči povećanje protoka zraka. Standardni MFS kotač može zadržati geometriju ekvivalentnu originalnoj.
Performans MFS radilica može dobiti geometriju prilagođenu modifikaciji: profil, visinu ili širinu lopatica, promjer i specifičnu konfiguraciju. U obzir treba uzeti samo modifikacije dokumentirane za za svaku fazu.
Standardno MFS radilica može biti jednako sjajna kao i MFS Performance radilica. Njezin izgled ne određuje njezine performanse, već njezina geometrija i sposobnost pomicanja više zraka. Viša brzina protoka zraka može doprinijeti snazi pogona s odgovarajuće podešenim motorom, iako sama po sebi ne jamči dobitak.
Zašto geometrija lopatica utječe na protok zraka?
Kompresorska lopatica uvlači, a zatim komprimira zrak koji je motor dopustio. Njegov promjer, profil, visina, širina i raspored lopatica utječu na njegovo aerodinamičko ponašanje i količinu zraka koju može pomaknuti pod određenim uvjetima.
Rezultat također ovisi o kućištu kompresora, radilici i kućištu turbine, tlaku punjenja i sustavu upravljanja motorom. Veća radilica ne jamči automatski bolje performanse i može promijeniti vrijeme odziva kao i optimalni radni raspon.
Pouzdanost i balansiranje hibridnog turbopunjača
Zaustavljanje ležaja od 360°, prisutno na sva tri dokumentirana stupnja, pomaže raspodijeliti aksijalne sile koje djeluju na rotirajući sklop. Ne štiti turbopunjač od nedostatka podmazivanja, kontaminacije ili nepravilne ugradnje.
Balansiranje velikih brzina provodi se pri 150.000 o/min na ispitnoj banci Cimat VSR. Ovaj proces ima za cilj minimizirati vibracije i mehaničke naprezanja na rotoru, bez kompenziranja problema izvan turbopunjača.
Remapiranje motora i priprema
Rad hibridnog turbopunjača može zahtijevati prilagodbe mapiranja motora i upravljanja tlakom punjenja. Wastegate se mora podesiti pri remapiranju ECU-a.
Ovisno o razini dorade, sustav za ubrizgavanje goriva, ispušni sustav, hlađenje usisnog zraka, kvačilo ili mjenjač također mogu zahtijevati pregled ili podešavanje. Prilikom ugradnje turbopunjača ne dolazi automatski do povećanja snage bez odgovarajuće konfiguracije motora.
Brojevi dijelova turbopunjača
OEM brojevi dijelova
7795798F
11657795497
11654716165
4716165
7795798
11657795798
7795496E
Brojevi dijelova proizvođača
49135-05710
49135-05720
49135-05730
49135-05760
49135-05761
Kompatibilna vozila i zadaci
BMW
118 E87 — 2.0 D — 122 KS
Od 2004., datum završetka nije naveden
Kod motora: nije navedeno
318 E91 — 2.0 D — 122 KS
Od 2004., datum završetka nije naveden
Kod motora: nije navedeno
320 E90 — 2.0 D 16V — 150 KS
Od 2004., datum završetka nije naveden
Kod motora: nije navedeno
Dodatne tehničke specifikacije
Vrsta proizvoda: Hibridna turbina
Motor: 2.0 D
Dokumentirane snage: 122 KS i 150 KS
Razdoblje proizvodnje: Od 2004., kraj neodređen
Ugradnja: konfiguracija plug & play, bez dokumentiranih izmjena u ugradnji
Savjeti za ugradnju
⚠️ UPOZORENJE — VAŽNO PRIJE UGRADNJE
Prije ugradnje utvrdite i otklonite uzrok prethodnog kvara. Provjerite krug podmazivanja, dovodne i povratne linije ulja te osigurajte da su linije čiste.
Provjerite usis za eventualne strane predmete.. Izvršite punjenje uljem u skladu s važećim preporukama i slijedite upute proizvođača vozila.
Neispravnost sustava podmazivanja koja nije otklonjena može dovesti do ponovnog kvara turbopunjača.
Kako prepoznati ispravan turbopunjač?
Provjerite broj dijela označen na originalnom turbopunjaču i usporedite ga s OEM i proizvođačkim brojevima dijelova u ovom tehničkom listu. Također provjerite marku, model, generaciju, tip karoserije, vrstu motora, snagu na KS, razdoblje proizvodnje i, gdje je dostupno, šifru motora.
Identična specifikacija motora ne jamči uvijek kompatibilnost, jer za isto vozilo može postojati više različitih postavki za.
⚠️ Provjerite brojeve dijelova vašeg turbopunjača
Prije narudžbe usporedite broj dijela na vašem originalnom turbopunjaču s brojevima dijelova navedenima u ovom tehničkom listu.. Identična specifikacija motora ne jamči uvijek kompatibilnost.
Ako niste sigurni u pristajanje, molimo kontaktirajte nas i pošaljite sliku originalnog turbopunjača na kojoj je broj dijela jasno vidljiv..
