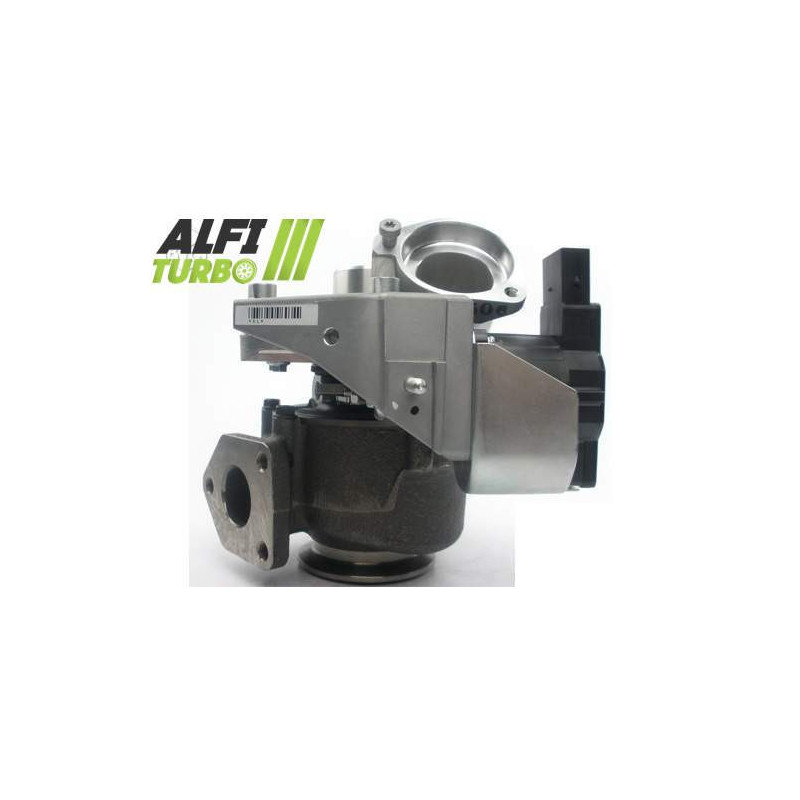

Αυτός ο υβριδικός στροβιλοσυμπιεστής προορίζεται για τους κινητήρες BMW 2.0 D που αναφέρονται στο έγγραφο.. Η προετοιμασία του βασίζεται, ανάλογα με το επιλεγμένο πακέτο, σε έναν στροβιλοσυμπιεστή MFS μεγάλης ροής, ένα έδρανο 360° και κατάλληλες τροποποιήσεις στα περιβλήματα και στον στροβιλοσυμπιεστή.
Οι αναφερόμενες εφαρμογές αφορούν κυρίως τα μοντέλα BMW Σειράς 1 E87 και Σειράς 3 E90/E91 από το 2004 και μετά. Πριν από κάθε παραγγελία πρέπει να ελέγχεται ο κωδικός του γνήσιου στροβιλοσυμπιεστή.
Διαθέσιμες εκδόσεις — Stage 1, Stage 2 και Stage 3
Stage 1
Τροχός συμπιεστή: MFS μεγάλης απόδοσης
Στήριγμα: Ρουλεμάν ώσης 360°
Εξισορρόπηση: Υψηλή ταχύτητα στα 150.000 σ.α.λ. σε δοκιμαστικό πάγκο Cimat VSR
Αυτή η τροποποίηση αφορά κυρίως το τμήμα του συμπιεστή, με σκοπό την προσαρμογή της ικανότητας συμπίεσης και της παροχής αέρα. Το αποτέλεσμα εξαρτάται από τη διαμόρφωση του κινητήρα και τη ρύθμισή του.
Stage 2
Τροχός συμπιεστή: MFS υψηλής παροχής Υπερμεγέθης
Περίβλημα εισαγωγής: Αναδιαμορφωμένο για να φιλοξενήσει τον νέο τροχό Υπερμεγέθης
Στήριγμα: Ρουλεμάν ώσης 360°
Εξισορρόπηση: Υψηλή ταχύτητα στα 150.000 σ.α.λ. σε δοκιμαστικό πάγκο Cimat VSR
Το μοντέλο Stage 2 συνδυάζει έναν τροχό συμπιεστή Υπερμεγέθης με ένα επανασχεδιασμένο περίβλημα εισαγωγής. Αυτή η διαμόρφωση μπορεί να μεταφέρει περισσότερο αέρα υπό ορισμένες συνθήκες, με συμπεριφορά που εξαρτάται από το σύνολο της προετοιμασίας.
Stage 3
Ρόδα συμπιεστή: MFS μεγάλης ροής Υπερμεγέθης
Περίβλημα εισαγωγής: Ανασχεδιασμένο για για να φιλοξενήσει τον νέο τροχό Υπερμεγέθης
Στήριγμα: Ρουλεμάν ώσης 360°
Ρόδα στροβίλου: Μεγάλης απόδοσης Υπερμεγέθης
Περίβλημα στροβίλου: Αναδιαμορφωμένο για, ώστε να δέχεται τον νέο τροχό Υπερμεγέθης
Εξισορρόπηση: Υψηλή ταχύτητα στα 150.000 σ.α.λ. σε πάγκο δοκιμών Cimat VSR
Το μοντέλο Stage 3 τροποποιεί τις πλευρές του συμπιεστή και της στροβίλου. Η αναδιαμόρφωση των περιβλημάτων επιτρέπει την τοποθέτηση υπερμεγέθων στροβίλων, αλλά αυτή η διαμόρφωση απαιτεί προετοιμασία του κινητήρα σύμφωνη με τα χαρακτηριστικά του υπερσυμπιεστή.
Τι είναι ένας υβριδικός στροβιλοσυμπιεστής;
Ένας υβριδικός στροβιλοσυμπιεστής χρησιμοποιεί μια αρχιτεκτονική στροβιλοσυμπιεστή προσαρμοσμένη για να φιλοξενήσει τροποποιημένα εσωτερικά εξαρτήματα. Ανάλογα με το στάδιο, η προετοιμασία μπορεί να αφορά τον πτερωτό συμπιεστή, τον πτερωτό στροβίλου, τα περιβλήματα, το σύστημα έδρασης και την εξισορρόπηση.
Ο στόχος είναι η προσαρμογή της ικανότητας συμπίεσης και της ροής αέρα. Ωστόσο, ένας υβριδικός στροβιλοσυμπιεστής δεν ορίζεται μόνο από την εμφάνιση του τροχού του: η γεωμετρία, η κατεργασία των περιβλημάτων και η συνοχή του συνόλου είναι καθοριστικά στοιχεία.
Στροφίλη συμπιεστή MFS: τυπική ή Performance;
MFS σημαίνει «Milled From Solid», δηλαδή ένας πτερωτής που έχει κατασκευαστεί από ενιαίο κομμάτι. Αυτή η διαδικασία κατασκευής δεν εγγυάται, από μόνη της, αύξηση της ροής αέρα. Ένας τυπικός πτερωτής MFS μπορεί να διατηρήσει γεωμετρία ισοδύναμη με την αρχική.
Ένας τροχός MFS Performance μπορεί να διαμορφωθεί με γεωμετρία προσαρμοσμένη στις απαιτήσεις της προετοιμασίας: προφίλ, ύψος ή πλάτος των πτερυγίων, διάμετρος και ειδική διαμόρφωση. Πρέπει να λαμβάνονται υπόψη μόνο οι τροποποιήσεις που τεκμηριώνονται για σε κάθε στάδιο.
Ένας τυπικός τροχός MFS μπορεί να είναι εξίσου λαμπερός με έναν τροχό MFS Performance. Δεν είναι η εμφάνισή του που καθορίζει τις επιδόσεις του, αλλά η γεωμετρία του και η ικανότητά του να μετακινεί περισσότερο αέρα. Μια υψηλότερη ροή αέραμπορεί να συμβάλει στην ανάπτυξη ισχύος με μια σωστά προσαρμοσμένη προετοιμασία του κινητήρα, χωρίς όμως να αποτελεί από μόνη της εγγύηση για αύξηση της ισχύος.
Γιατί η γεωμετρία των πτερυγίων επηρεάζει τη ροή του αέρα;
Ο στροβίλος αναρροφά και στη συνέχεια συμπιέζει τον αέρα που εισέρχεται από τον κινητήρα. Η διάμετρος, το προφίλ, το ύψος, το πλάτος και η διάταξη των πτερυγίων επηρεάζουν την αεροδυναμική συμπεριφορά του και την ποσότητα αέρα που μπορεί να μετακινήσει υπό συγκεκριμένες συνθήκες.
Το αποτέλεσμα εξαρτάται επίσης από το περίβλημα του συμπιεστή, τον τροχό και το περίβλημα της στροβιλοσυμπιεστή, την πίεση υπερπλήρωσης και τη διαχείριση του κινητήρα. Ένας μεγαλύτερος τροχός δεν εγγυάται αυτόματα καλύτερες επιδόσεις και μπορεί να μεταβάλει τον χρόνο απόκρισης καθώς και το βέλτιστο εύρος λειτουργίας.
Αξιοπιστία και εξισορρόπηση του υβριδικού στροβιλοσυμπιεστή
Το στήριγμα ρουλεμάν 360°, που υπάρχει και στα τρία τεκμηριωμένα στάδια, συμβάλλει στην κατανομή των αξονικών δυνάμεων που ασκούνται στο περιστρεφόμενο συγκρότημα. Δεν προστατεύει τον υπερσυμπιεστή από έλλειψη λίπανσης, μόλυνση ή λανθασμένη εγκατάσταση.
Η εξισορρόπηση υψηλής ταχύτητας πραγματοποιείται στις 150.000 σ.α.λ. στον πάγκο δοκιμών Cimat VSR. Αυτή η διαδικασία αποσκοπεί στον περιορισμό των κραδασμών και των μηχανικών καταπονήσεων του ρότορα, χωρίς να αντισταθμίζει κάποιο πρόβλημα εκτός του υπερσυμπιεστή.
Επαναπρογραμματισμός και προετοιμασία κινητήρα
Η λειτουργία ενός υβριδικού τούρμπο μπορεί να απαιτήσει προσαρμογή της χαρτογράφησης του κινητήρα και της διαχείρισης της πίεσης υπερπλήρωσης. Η ρύθμιση της βαλβίδας εκτόνωσης (wastegate) πρέπει να πραγματοποιείται κατά την επαναχαρτογράφηση του υπολογιστή.
Ανάλογα με το επίπεδο προετοιμασίας, η έγχυση, η εξάτμιση, η ψύξη του αέρα εισαγωγής, ο συμπλέκτης ή το κιβώτιο ταχυτήτων ενδέχεται επίσης να απαιτούν έλεγχο ή προσαρμογή. Η τοποθέτηση του στροβιλοσυμπιεστή δεν εγγυάται αυτόματα αύξηση της ισχύος χωρίς την κατάλληλη ρύθμιση του κινητήρα.
Αναφορές του τούρμπο
Κωδικοί κατασκευαστή OEM
7795798F
11657795497
11654716165
4716165
7795798
11657795798
7795496E
Κωδικοί κατασκευαστή
49135-05710
49135-05720
49135-05730
49135-05760
49135-05761
Συμβατά οχήματα και χρήσεις
BMW
118 E87 — 2.0 D — 122 ίππο
Από το 2004, χωρίς συγκεκριμένη ημερομηνία λήξης
Κωδικός κινητήρα: δεν προσδιορίζεται
318 E91 — 2.0 D — 122 ίππο
Από το 2004, ημερομηνία λήξης μη καθορισμένη
Κωδικός κινητήρα: δεν προσδιορίζεται
320 E90 — 2.0 D 16V — 150 ίππο
Από το 2004, ημερομηνία λήξης μη καθορισμένη
Κωδικός κινητήρα: δεν προσδιορίζεται
Πρόσθετα τεχνικά χαρακτηριστικά
Τύπος προϊόντος: Υβριδικό τούρμπο
Κινητήρας: 2.0 D
Καταγεγραμμένες ισχύς: 122 ίππο και 150 ίππο
Περίοδος συναρμολόγησης: Από το 2004, χωρίς προσδιορισμό ημερομηνίας λήξης
Εγκατάσταση: Διαμόρφωση plug & play, χωρίς τεκμηριωμένες τροποποιήσεις στην εγκατάσταση
Συμβουλές συναρμολόγησης
⚠️ ΠΡΟΣΟΧΗ — ΣΗΜΑΝΤΙΚΟ ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ
Πριν από την τοποθέτηση, εντοπίστε και διορθώστε την αιτία της προηγούμενης βλάβης. Ελέγξτε το κύκλωμα λίπανσης, την τροφοδοσία και την επιστροφή λαδιού, καθώς και την καθαριότητα των αγωγών.
Ελέγξτε την εισαγωγή και βεβαιωθείτε ότι δεν υπάρχουν ξένα σώματα. Πραγματοποιήστε την εκκίνηση σύμφωνα με τις ισχύουσες συστάσεις και τηρήστε τις οδηγίες του κατασκευαστή του οχήματος.
Μια βλάβη στη λίπανση που δεν έχει διορθωθεί μπορεί να οδηγήσει σε νέα βλάβη του στροβιλοσυμπιεστή.
Πώς να αναγνωρίσετε τον σωστό στροβιλοσυμπιεστή;
Ελέγξτε τον κωδικό αναφοράς που αναγράφεται στον αρχικό στροβιλοσυμπιεστή και συγκρίνετέ τον με τους κωδικούς αναφοράς OEM και κατασκευαστή αυτού του δελτίου. Ελέγξτε επίσης τη μάρκα, το μοντέλο, τη γενιά, το αμάξωμα, τον κινητήρα, την ισχύ στο ίππο, την περίοδο τοποθέτησης και τον κωδικό κινητήρα, όταν είναι διαθέσιμος.
Ένας πανομοιότυπος κινητήρας δεν εγγυάται πάντα τη συμβατότητα, καθώς μπορεί να υπάρχουν διάφορες εκδόσεις για ένα και το αυτό όχημα.
⚠️ Ελέγξτε τους κωδικούς αναφοράς του τούρμπο σας
Πριν από την παραγγελία, συγκρίνετε τον κωδικό που αναγράφεται στον αρχικό σας στροβιλοσυμπιεστή με τους κωδικούς που αναφέρονται σε αυτό το δελτίο. Ένας πανομοιότυπος κινητήρας δεν εγγυάται πάντα τη συμβατότητα.
Σε περίπτωση αμφιβολίας σχετικά με την τοποθέτηση, επικοινωνήστε μαζί μας αναφέροντας τον κωδικό που αναγράφεται στον αρχικό σας υπερσυμπιεστή.
