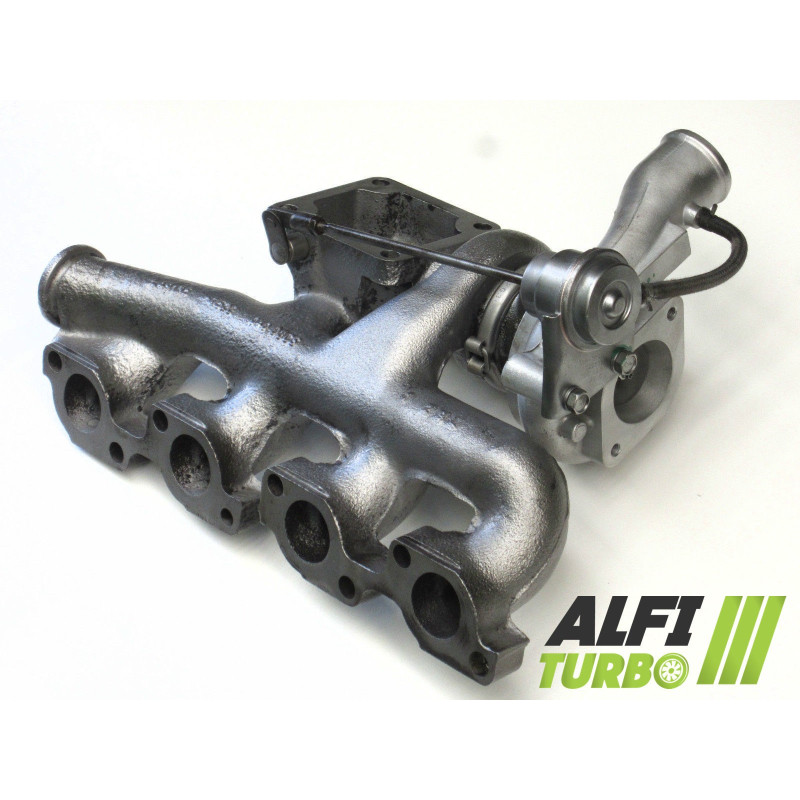

Turbina ibrida 2.4 TDCI 90 e 125 cv – 3C1Q-6K682-FB, 49135-06017

  • Solo online
Ibrido
Turbina   Ibrida 2.4 TDCI 90 125cv 49135-06010, 49135-06015, 49135-06017
  • Turbina   Ibrida 2.4 TDCI 90 125cv 49135-06010, 49135-06015, 49135-06017
  • Turbina   Ibrida 2.4 TDCI 90 125cv 49135-06010, 49135-06015, 49135-06017
  • Turbina   Ibrida 2.4 TDCI 90 125cv 49135-06010, 49135-06015, 49135-06017
49135-06010
Anno: A partire dal 2000
Potenza: 75, 90, 120 e 125 cv
Dislocamento: 2.4 TDCI
codice motore: Non specificato
Kit guarnizioni
Corso di preparazione
390,60 € Tasse incluse

325.5 IVA esclusa

Quantità
Tempo di produzione: 15-20 Giorni lavorativi

Designazione delle merci

Questo turbo ibrido per, destinato ai modelli Transit 2.4 TDCI con motorizzazione Ford, beneficia ddi una messa a punto volta ad aumentare la portata ddell’aria.. A seconda della configurazione scelta, combina una girante MFS ad alta portata, un fermo del cuscinetto a 360° e ulteriori modifiche alle giranti e ai carter.

Le modifiche documentate riguardano le versioni a trazione posteriore da 75, 90, 120 e 125 cv a partire dal 2000. La configurazione è prevista per per una Installazione senza modifiche esterna, previa verifica dei codici del turbo d’originale.

Preparazioni disponibili — Fase 1, Fase 2 e Fase 3

Fase 1
Ruota del compressore: MFS ad alta portata
Arresto: Cuscinetto a spinta 360°
Bilanciamento: Alta velocità a 150.000 giri/min sul banco Cimat VSR
Questa configurazione agisce principalmente sulla parte compressore al fine di d’adattare la sua capacità di spostare e comprimere l’aria. Il suo funzionamento deve rimanere coerente con la gestione del motore e dei componenti periferici del veicolo.
Fase 2
Girante del compressore: MFS ad alta portata sovradimensionata
Carter d’aspirazione: riprofilato per accogliere la nuova girante sovradimensionata
Arresto: Cuscinetto a spinta 360°
Bilanciamento: Alta velocità a 150.000 giri/min sul banco di prova Cimat VSR
Il Fase 2 abbina una girante del compressore sovradimensionata a un carter d’admission riprofilato. Questo adattamento mira a sfruttare la nuova geometria mantenendo al contempo un insieme meccanicamente coerente.
Fase 3
Girante del compressore: MFS ad alta portata sovradimensionata
Carter d’aspirazione: riprofilato per accogliere la nuova girante sovradimensionata
Fermo: Cuscinetto a spinta 360°
Girante della turbina: ad alta portata sovradimensionata
Carter della turbina: riprofilato per e per accogliere la nuova girante sovradimensionata
Bilanciamento: Alta velocità a 150.000 giri/min sul banco Cimat VSR
L'Fase 3 modifica i lati compressore e turbina del. Il comportamento finale dipende dalla configurazione complessiva del motore; una girante più grande non garantisce di per sé prestazioni migliori in tutte le condizioni.

Comprendere la configurazione ibrida

Che cos’è un turbo ibrido?

Un turbo ibrido si basa su un’architettura adattata per ricevere componenti interni diversi dalla configurazione d’originale. A seconda della fase di preparazione, le modifiche possono riguardare la girante del compressore, i carter, la girante della turbina, il cuscinetto di spinta e il bilanciamento. Il loro obiettivo è d’adattare la capacità di compressione e la portata d’aria; l’aspetto della girante non è quindi sufficiente a definire il livello di preparazione.

Girante del compressore MFS: standard o « Performance »?

MFS significa «Milled From Solid», ovvero una girante lavorata dal pieno. Una girante MFS standard può mantenere una geometria equivalente a quella originale: il processo di fabbricazione o una finitura lucida non garantiscono un aumento della portata. Una girante MFS Performance può essere dotata di una geometria adatta alla messa a punto. Una girante MFS standard può essere lucida quanto una girante MFS Performance. Non è il suo aspetto a determinarne le prestazioni, ma la sua geometria e la sua capacità di spostare una maggiore quantità d’aria.

Perché la geometria delle pale influenza la portata d’aria?

Il diametro della girante, il profilo, l’altezza, la larghezza e la disposizione delle pale influenzano l’aspirazione e la compressione dell’aria. Il risultato dipende anche dai carter, dalla girante della turbina, dalla pressione di sovralimentazione e dalla messa a punto del motore. Un aumento delle dimensioni può anche modificare il tempo di risposta e la gamma d’utilizzo ottimale.

Affidabilità e bilanciamento del turbo ibrido

Il fermo a 360° documentato distribuisce le forze assiali su un’ampia superficie. Il bilanciamento del rotore a 150.000 giri/min sul banco Cimat VSR contribuisce a limitare le vibrazioni e le sollecitazioni meccaniche, senza tuttavia compensare un difetto di lubrificazione o un’installazione non corretta.

Riprogrammazione e messa a punto del motore

Lo sfruttamento delle caratteristiche del turbo ibrido può richiedere un adattamento della mappatura e della pressione di sovralimentazione. L’iniezione, lo scarico, il raffreddamento, la frizione o la trasmissione devono essere verificati in base al livello di preparazione. La regolazione della valvola di scarico (wastegate) deve essere effettuata durante la rimappatura della centralina. Nessun aumento di potenza è automatico senza una configurazione adeguata del motore.

Riferimenti del turbo

Codici OEM del costruttore

Ford
3C1Q-6K682-EB
3C1Q-6K682-FB
3C1Q6K682EA
3C1Q6K682FB
YC1O6K682AD
YC1Q6K682AD

Codici produttore

49135-06010
49135-06015
49135-06017

Veicoli e destinazioni d'uso compatibili

Ford
Transit 2000 a trazione posteriore — 75 cv
2.4 TDCI — dal 2000, fine non specificata
codice motore : non specificato
Transit 2000 trazione posteriore — 90 cv
2.4 TDCI — dal 2000, fine non specificata
codice motore : non specificato
Transit 2000 trazione posteriore — 120 cv
2.4 TDCI — dal 2000, fine non specificata
codice motore : non specificato
Transit 2000 trazione posteriore — 125 cv
2.4 TDCI — dal 2000, fine non specificata
codice motore : non specificato

Caratteristiche tecniche aggiuntive

Tipo di prodotto: Turbina ibrida
Motorizzazione: 2.4 TDCI
Potenze documentate: 75, 90, 120 e 125 cv
Periodo di produzione: A partire dal 2000, fine non specificata
Installazione: Configurazione plug & play e dichiarata, senza modifiche esterne

Consigli per il montaggio

⚠️ ATTENZIONE — IMPORTANTE PRIMA DEL MONTAGGIO
Individuare e correggere la causa del precedente guasto. Controllare il circuito di lubrificazione, nonché l’alimentazione e il ritorno ddell’olio. Verificare la pulizia dei condotti, dell’aspirazione e l’assenza di corpi estranei. Eseguire l’adescamento secondo le raccomandazioni applicabili e attenersi alle istruzioni del costruttore.
Una lubrificazione insufficiente non corretta può causare un nuovo guasto al turbocompressore.

Come identificare il turbo corretto?

Verificate il codice del turbo d’origine, i codici OEM e del produttore, nonché la marca, il modello, la versione di trazione, la motorizzazione 2.4 TDCI, la potenza e l’Anno di montaggio. Una motorizzazione identica non garantisce sempre la compatibilità.
⚠️ Verificate i codici del vostro turbo
Prima di effettuare l’ordine, confrontate il codice riportato sul vostro turbo doriginale con i codici indicati in questa scheda. Una motorizzazione identica non garantisce sempre la compatibilità.
In caso di dubbi, contattateci indicando il codice riportato sul vostro turbocompressore.
Dettagli del prodotto
49135-06010
Ibrido
Attacchi
Scarica
