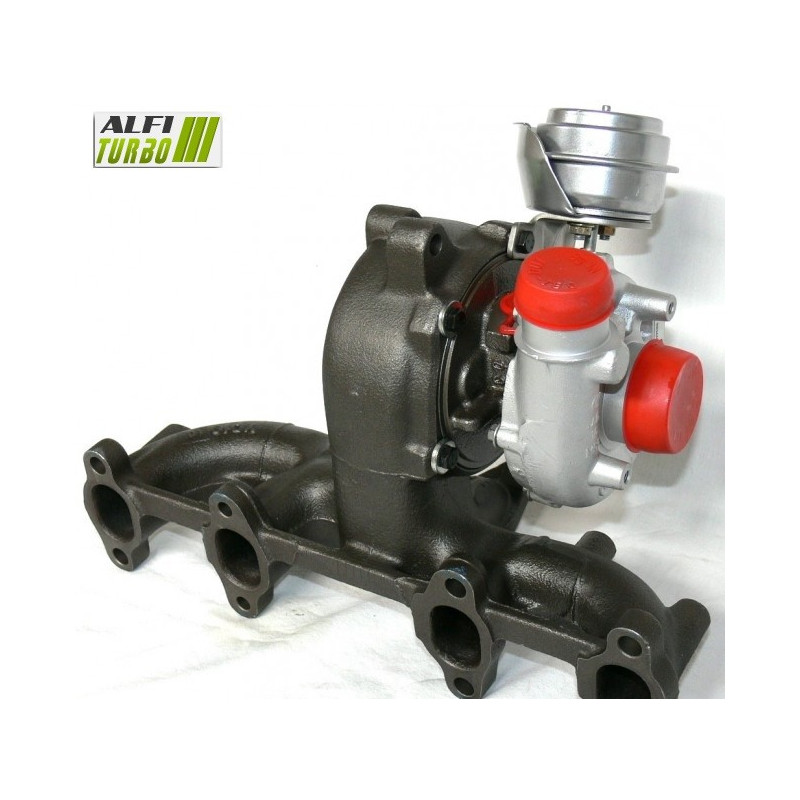

Hibridna turbina 1.9 TDI 100 110 115 KS, 038253019D, 038253019E, 038253019N, 03G253014E, YM219G438AA, 713673-2, 454232-6

  • Samo na webu
Hibridna
Hibridna turbina 1.9 TDI 100 110 115 KS, 038253019D, 038253019E, 038253019N, 03G253014E, YM219G438AA, 713673-2, 454232-6
  • Hibridna turbina 1.9 TDI 100 110 115 KS, 038253019D, 038253019E, 038253019N, 03G253014E, YM219G438AA, 713673-2, 454232-6
  • Hibridna turbina 1.9 TDI 90 100 110 115, 713673, 454232, 038253019D, 038253019E, 038253019N, 03G253014E
HYB-30M-332
Godina: kolovoz 1997. do ožujak 2010.
Snaga: 100, 101, 110, 115 i 116 KS
Obujam motora: 1.9 L
Kod motora: AHF, ASV, ATD, AXR, AUY, BEW, BVK
Polog Standardna zamjena
Komplet brtvi
Stage priprema
276,00 € s PDV-om

230 porez isključen

Količina
Vrijeme izrade: 15-20 radnih dana

Opis

Ovaj hibridni turbopunjač za varijante motora 1.9 TDI je dostupan u tri dokumentirane razine konfiguracije.. Njena arhitektura omogućuje Ugradnja bez izmjena, dok njezina MFS Performance kompresorska kotača, ležaj potiska od 360° i visokobrzinsko balansiranje zadovoljavaju zahtjeve za odgovarajućom izradom motora.

Flota uključuje, između ostalog, nekoliko Audija A3, Ford Galaxya, Seata Alhambra, Leon i Toledo, Škoda Octavia, kao i Volkswagen Bora, Golf i Sharan.. Broj dijela originalnog turbopunjača uvijek se mora provjeriti prije narudžbe..

Dostupni proizvodi — Stage jedan, Stage 2 i Stage dvije i više

Stage 1
Kompresorsko kotače: MFS performanse visokog protoka
Dimenzije: 32,94 / 49,00 mm
Konfiguracija oštrice: 6+6
Razina: 360° zaustavak
Uravnoteženje: visoka brzina od 150.000 o/min na ispitnoj banci Cimat VSR

Ovaj postanak koristi kotač MFS Performance dizajniran za podesite protok zraka uz održavanje konfiguracije dizajnirane za ugradnju bez izmjena. Njegove krajnje performanse ovise o sustavu upravljanja motorom i ukupnoj mehaničkoj konfiguraciji..

Stage 2
Kompresorsko kotače: MFS velike propusnosti Predimenzioniran Performanse
Dimenzije: 36,77 / 52,19 mm
Konfiguracija oštrice: 11+0
Usisni kolektori: ponovno profilirano za primići kotač Predimenzioniran
Razina: 360° zaustavak
Uravnoteženje: visoka brzina od 150.000 o/min na ispitnoj banci Cimat VSR

Kotač većeg promjera zahtijeva ponovno profiliranje kućišta usisnog kolektora.. Ova kombinacija je osmišljena da promijeni omjer kompresije i protok zraka, iako sama po sebi ne jamči snagu motora niti odzivnost..

Stage dvije i više
Kompresorsko kotače: MFS velike propusnosti Predimenzioniran Performanse
Dimenzije: 39,61 / 56,02 mm
Konfiguracija oštrice: 11+0
Usisni kolektori: ponovno profilirano za primići kotač Predimenzioniran
Razina: 360° zaustavak
Uravnoteženje: visoka brzina od 150.000 o/min na ispitnoj banci Cimat VSR

Ova razina koristi najveće dokumentirano kompresorsko kotače. za ovaj proizvod, sa odgovarajućim usisnim kolektorom. Povećanje dimenzija može utjecati na brzinu protoka i vrijeme odziva; stoga rezultat ovisi o ukupnoj konfiguraciji vozila..

Što je hibridni turbopunjač ?

Hibridni turbopunjač temelji se na posebno prilagođenom dizajnu turbopunjača. za primati interne komponente koje se razlikuju od izvorne konfiguracije. Ovisno o modifikaciji, promjene se mogu odnositi na kompresorsku lopastu, njezine dimenzije i geometriju lopatica, kućišta, turbinsku lopastu, sustav potisnih ležajeva ili balansiranje..

Cilj je prilagoditi kompresijski kapacitet i brzinu protoka zraka.. Međutim, hibridni turbopunjač ne definira se isključivo izgledom svog rotora: kompatibilnost između komponenti i podešavanje motora ostaje ključna..

MFS kompresorsko kotače: standardno ili Performance ?

MFS je kratica za 'Milled From Solid', što znači kotač obrađen iz punog bloka.. Ovaj pojam opisuje proizvodni proces i sam po sebi ne jamči povećanje protoka zraka..

Standardno MFS kolo može zadržati geometriju ekvivalentnu originalnoj.. Kotač MFS Performance može se dizajnirati s geometrijom, profilom, promjerom ili konfiguracijom žbica prilagođenom namjeni, kao što su konfiguracije detaljno opisane u tri faze ovog proizvoda..

Standardno MFS kotač može biti jednako sjajan kao i MFS Performance kotač.. Nije njegov izgled taj koji određuje njegove performanse, već njegova geometrija i sposobnost da pomakne više zraka.. Veća stopa protoka može pomoći u povećanju snage u kombinaciji s odgovarajućim podešavanjem motora, iako sama po sebi ne jamči dobitak u performansama..

Zašto geometrija lopatica utječe na protok zraka ?

Kompresorsko kotače uvlači, a zatim komprimira zrak doveden u motor.. Njegov promjer, profil, visina, širina i raspored lopatica svi utječu na njegovo aerodinamičko ponašanje.. Pravi dizajn može pomaknuti više zraka unutar određenih radnih raspona..

Rezultat također ovisi o kućištu kompresora, turbinskoj sekciji, nadimnom tlaku i mapiranju.. Veće kotače stoga ne jamče automatski bolji rezultat i mogu utjecati na vrijeme odziva kao i na optimalni radni raspon..

Pouzdanost i balansiranje hibridnog turbopunjača

Stop od 360° ugrađen na svakoj fazi pomaže raspodijeliti aksijalne sile koje djeluju na rotirajući sklop.. Ne oslobađa korisnika obveze osiguranja pravilnog podmazivanja ili ispravnog sklapanja..

Rotor se balansira pri visokim brzinama – do 150.000 o/min – na ispitnoj banci Cimat VSR, kako bi se smanjile vibracije i mehanički naponi.. Ovo uravnoteženje ne štiti turbopunjač od nedostatka ulja, prisustva stranog tijela ili nepravilne ugradnje..

Remapiranje i podešavanje motora

Možda će biti potrebno prilagoditi sustav upravljanja motorom. za Iskoristite maksimalno značajke hibridnog turbopunjača.. Mapiranje, tlak turbopunjača, ubrizgavanje goriva, hlađenje usisnog zraka, ispušni sustav, kvačilo i mjenjač moraju se provjeriti u skladu s razinom pripreme.. Wastegate se mora podesiti tijekom ugradnje i ponovnog mapiranja.. Nijedno povećanje snage ne može se pripisati samom turbopunjaču..

Turbo brojevi dijelova

OEM brojevi dijelova

YM219G438AA
1121159
038253019EX
038253019E
038253019DX
038253019D
038253019EV
038253019DV
YM219G438BA
RE6M219G438AA
6M219G438AA
1556572
1556571
038253019N
1135819
038253019NV
03G253014EX
038253019NV225
03G253014E
038253019NX
03G253014EV
038253019NV500
038253019NV220

Brojevi dijelova proizvođača

454232-0002
454232-0006
454232-0011
454232-11
454232-2
454232-2011
454232-5011S
454232-5014S
454232-6
713673-0002
sedamsto trinaest tisuća šeststo sedamdeset tri - nula - nula pet
sedamsto trinaest tisuća šeststo sedamdeset tri - nula - nula šest
sedamsto trinaest tisuća sedamsto trideset i sedam - dva
sedamsto trinaest tisuća šeststo sedamdeset tri - dvije tisuće šest
sedamsto trinaest tisuća sedamsto trideset šest i sedamdeset tri - pet
713673-5004S
713673-5005S
713673-5006S
713673-5007S
sedamsto jedanaest tisuća tristo šezdeset sedam i šest

Kompatibilna vozila i zadaci

Audi
A3 (8L1) — 100 KS
1.9 TDI dizel — listopad 2000. do svibanj 2003.
Šifre motora: ATD, AXR od studenog 2001. nadalje
A3 (8L1) — 110 KS
1.9 TDI dizel — kolovoz 1997. do srpanj 2001.
Šifre motora: AHF od 08/1997, ASV
Ford
Galaxy I (WGR) — 115 KS
1.9 TDI dizel — travanj 2000. do svibanj 2006.
Kod motora : AUY
Sjedalo
Alhambra (7V8, 7V9) — 115 KS
1.9 TDI dizel — lipanj 2000. do ožujak 2010.
Šifre motora: AUY, BVK
Alhambra kombi (7V8, 7V9), komercijalno vozilo — 116 KS
1.9 TDI dizel — lipanj 2000. do ožujak 2010.
Šifre motora: AUY, BVK od svibnja 2005. nadalje
Leon (1M1) — 110 KS
1.9 TDI dizel — studeni 1999. do lipanj 2006.
Šifre motora: AHF, ASV
Toledo II (1M2) — 110 KS
1.9 TDI dizel — listopad 1998. do srpanj 2004.
Šifre motora: AHF, ASV
Šteta
Octavia I (1U2) — 110 KS
1.9 TDI dizel — kolovoz 1997. do siječanj 2006.
Šifre motora: AHF, ASV
Octavia I Combi (1U5) — 100 KS
1.9 TDI dizel — rujan 2000. do siječanj 2006.
Kod motora : ATD
Octavia I Combi (1U5) — 110 KS
1.9 TDI dizel — srpanj 1998. do siječanj 2006.
Šifre motora: AHF, ASV
Volkswagen
Bora I (1J2) — 101 KS
1.9 TDI dizel — rujan 2000. do svibanj 2005.
Šifre motora: ATD, AXR, BEW
Bora I (1J2) — 101 KS
1.9 TDI dizel — rujan 2000. do svibanj 2005.
Kod motora : ATD
Bora I (1J2) — 110 KS
1.9 TDI dizel — listopad 1998. do lipanj 2001.
Šifre motora: AHF od listopada 1998., ASV
Bora Variant (1J6) — 101 KS
1.9 TDI dizel — rujan 2000. do svibanj 2005.
Šifre motora: ATD od rujna 2000., AXR, BEW
Bora Variant (1J6) — 101 KS
1.9 TDI dizel — rujan 2000. do svibanj 2005.
Kod motora : ATD od rujna 2000.
Bora Variant (1J6) — 110 KS
1.9 TDI dizel — svibanj 1999. do lipanj 2001.
Šifre motora: AHF od svibnja 1999., ASV od svibnja 2000.
Golf IV (1J1) — 101 KS
1.9 TDI dizel — rujan 2000. do lipanj 2005.
Šifre motora: ATD, AXR, BEW
Golf IV (1J1) — 101 KS
1.9 TDI dizel — rujan 2000. do lipanj 2005.
Kod motora : ATD
Golf IV (1J1) — 110 KS
1.9 TDI dizel — kolovoz 1997. do svibanj 2004.
Šifre motora: AHF od 08/1997, ASV
Golf IV kombi (1J1), karavan — 116 KS
1.9 TDI dizel — siječanj 2000. do travanj 2001.
Kod motora : AUY
Golf IV Variant (1J5) — 101 KS
1.9 TDI dizel — rujan 2000. do lipanj 2006.
Šifre motora: ATD, AXR
Golf IV Variant (1J5) — 101 KS
1.9 TDI dizel — rujan 2000. do lipanj 2006.
Kod motora : ATD
Golf IV Variant (1J5) — 110 KS
1.9 TDI dizel — svibanj 1999. do lipanj 2001.
Šifre motora: AHF od svibnja 1999., ASV
Golf Van IV varijanta (1J5), komercijalno vozilo — 110 KS
1.9 TDI dizel — svibanj 1999. do svibanj 2006.
Šifre motora: AHF, ASV
Sharan (7M8, 7M9, 7M6) — 115 KS
1.9 TDI dizel — ožujak 2000. do ožujka 2010.
Šifre motora: AUY od travnja 2000., BVK
Sharan (7M8, 7M9, 7M6) — 115 KS
1.9 TDI dizel — travanj 2000. do ožujak 2010.
Šifre motora: AUY, BVK

Dodatne tehničke specifikacije

Vrsta proizvoda: hibridni turbopunjač
Motor: 1.9 TDI
Gorivo: dizelski
Dokumentirane snage: 100, 101, 110, 115 i 116 KS
Šifre motora: AHF, ASV, ATD, AXR, AUY, BEW, BVK
Dokumentirana razdoblja: kolovoz 1997. do ožujak 2010., ovisno o zadatku
Instalacija: konfiguracija plug & play, nepromijenjeno

Upute za sastavljanje

⚠️ UPOZORENJE — VAŽNO PRIJE MONTAŽE

Identificirajte i otklonite uzrok prethodne greške. prije ugradnje turbopunjača.

Provjerite sustav podmazivanja, dovodne i povratne cijevi za ulje te osigurajte da su sve cijevi čiste..

Provjerite usis i osigurajte da strani predmeti ne mogu dospjeti do lopatica turbopunjača..

Izvršiti priprema površine uljanim premazom u skladu s relevantnim smjernicama i slijedite upute proizvođača vozila.

Postavke wastegatea i upravljanja turbopunjenjem moraju se prilagoditi tijekom ugradnje i remapiranja.. Ako se kvar podmazivanja ne otkloni, može doći do ponovnog kvara turbopunjača..

Kako odabrati pravi turbopunjač ?

Provjerite broj dijela označen na izvornom turbopunjaču i usporedite ga s OEM i brojevima dijelova proizvođača navedenima na ovom listu.. Također provjerite marku, model, generaciju, tip karoserije, vrstu motora i snagu u KS, datumi ugradnje i šifra motora.

Isti motor može biti opremljen različitim turbopunjačkim postavkama ovisno o vozilu i razdoblju njegove proizvodnje..

⚠️ Provjerite brojeve dijelova svojih turbopunjača

Prije nego što naručite, Usporedite broj dijela označen na vašem originalnom turbopunjaču. koristeći reference navedene u ovom informativnom listu. Imati isti motor ne jamči uvijek kompatibilnost..

Ako ste u bilo kakvoj sumnji, molimo vas da nas kontaktirate s brojem referencije jasno vidljivim na vašem turbopunjaču i točnim podacima o vozilu..
