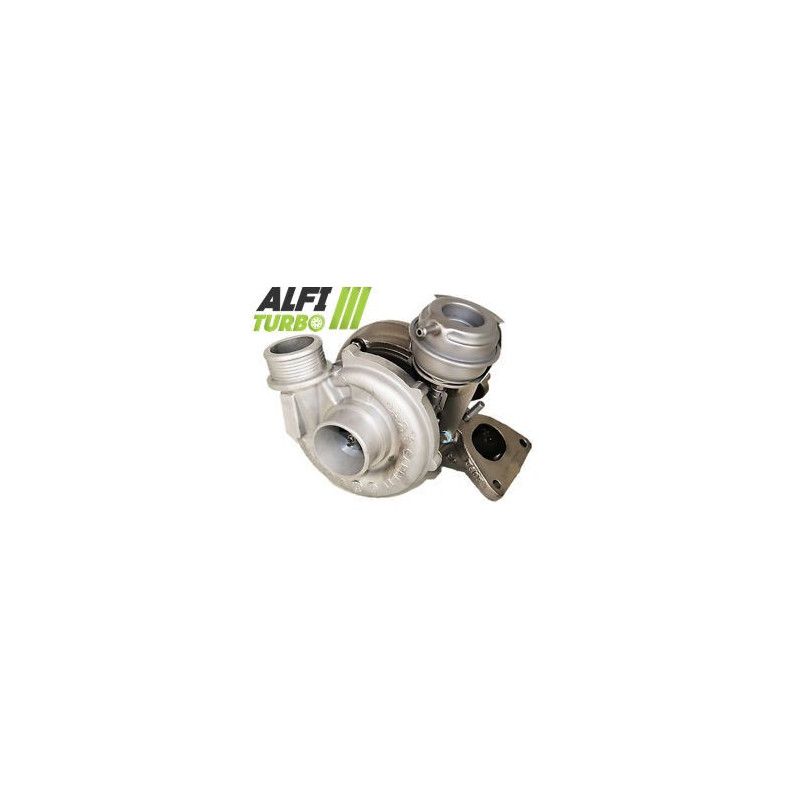

Ce turbo hybride est conçu pour une installation plug & play et propose trois niveaux de préparation. Selon le stage choisi, les modifications concernent la roue compresseur MFS, le carter d’admission, la butée de palier et, au niveau le plus avancé, la partie turbine.
Les affectations documentées concernent plusieurs Volvo C70, S60, S80, V70, XC70 et XC90 équipées d’une motorisation 2.4. La référence du turbo d’origine doit être contrôlée avant toute commande.
Cette préparation fait évoluer la roue compresseur tout en conservant une configuration orientée vers une intégration directe. Sa géométrie est destinée à adapter la capacité de compression et le débit d’air du turbocompresseur.
Le Stage 2 associe une roue compresseur surdimensionnée à un carter d’admission re-profilé. Cette adaptation permet d’accueillir la nouvelle géométrie et peut modifier le débit d’air ainsi que le comportement du compresseur.
Cette préparation intervient sur les côtés compresseur et turbine. Les carters sont re-profilés afin de recevoir les roues surdimensionnées. Cette configuration peut offrir une capacité de débit supérieure, mais elle peut aussi modifier le temps de réponse et nécessite une préparation moteur cohérente.
Un turbo hybride repose sur une architecture de turbocompresseur adaptée pour recevoir des composants internes différents de la configuration d’origine. Selon le stage, la préparation peut concerner la roue compresseur, les carters, la roue turbine, le système de butée et l’équilibrage.
L’objectif est d’adapter la capacité de compression et le débit d’air aux besoins d’une préparation moteur. Un turbo hybride ne se définit toutefois pas uniquement par l’apparence de sa roue compresseur : la géométrie des roues, l’usinage des carters et l’équilibre global de l’ensemble sont déterminants.
MFS signifie « Milled From Solid », soit une roue usinée dans la masse. Ce procédé de fabrication ne garantit pas, à lui seul, une augmentation du débit d’air. Une roue MFS standard peut conserver une géométrie proche de l’origine.
Une roue MFS Performance peut adopter une géométrie adaptée à l’objectif de préparation, notamment par son profil ou ses dimensions. Sur ce produit, la roue est décrite comme plus légère, plus grosse et plus haute que celle d’origine ; la fiche technique indique une capacité de compression supplémentaire de 15 %.
Une roue MFS standard peut être aussi brillante qu’une roue MFS Performance. Ce n’est pas son aspect qui détermine ses performances, mais sa géométrie et sa capacité à déplacer davantage d’air. Un débit supérieur peut accompagner une hausse de puissance lorsque la préparation moteur est correctement adaptée, sans garantir à lui seul un résultat final.
La roue compresseur aspire puis comprime l’air envoyé au moteur. Son diamètre, le profil, la hauteur, la largeur et la disposition de ses pales influencent son comportement aérodynamique. Une géométrie adaptée peut déplacer davantage d’air dans certaines plages de fonctionnement.
Le résultat dépend également des carters, de la roue turbine, de la pression de suralimentation et de la gestion moteur. Une roue plus grande n’est donc pas automatiquement plus performante dans toutes les conditions et peut modifier le temps de réponse du turbocompresseur.
La butée 360° documentée sur les trois stages répartit les efforts axiaux sur une surface étendue. Elle participe à l’adaptation du système de palier aux contraintes de fonctionnement, sans rendre le turbocompresseur insensible à une mauvaise lubrification ou à un montage incorrect.
Chaque configuration bénéficie d’un équilibrage haute vitesse à 150 000 tr/min sur banc Cimat VSR. Cette opération vise à limiter les vibrations et les contraintes mécaniques du rotor.
Une adaptation de la cartographie moteur et de la gestion de la pression de suralimentation peut être nécessaire pour exploiter les caractéristiques du turbo hybride. Le réglage de la wastegate doit être réalisé lors du remappage du calculateur.
Selon le niveau de préparation, l’injection, l’échappement, le refroidissement, l’admission, l’embrayage ou la transmission doivent également être contrôlés et, si nécessaire, adaptés. Le montage d’un turbo hybride ne garantit pas automatiquement un gain de puissance sans préparation cohérente.
⚠️ ATTENTION — IMPORTANT AVANT MONTAGE
Avant l’installation, recherchez et corrigez la cause de la défaillance précédente. Contrôlez le circuit de lubrification, l’alimentation et le retour d’huile ainsi que la propreté de tous les conduits.
Vérifiez l’admission et assurez-vous de l’absence de corps étrangers. Effectuez l’amorçage conformément aux préconisations applicables et respectez les instructions du constructeur du véhicule.
Un défaut de lubrification non corrigé peut entraîner une nouvelle casse du turbocompresseur.
Contrôlez la référence inscrite sur le turbo d’origine, puis comparez-la aux références OEM et fabricant de cette fiche. Vérifiez également la marque, le modèle, la motorisation, la puissance en cv, l’année de montage et, lorsqu’il est disponible, le code moteur.
Une motorisation identique ne garantit pas toujours la compatibilité, car plusieurs montages peuvent exister pour un même véhicule.
⚠️ Vérifiez les références de votre turbo
Avant de commander, comparez la référence inscrite sur votre turbo d’origine avec les références indiquées dans cette fiche. Une motorisation identique ne garantit pas toujours la compatibilité.
En cas de doute, contactez notre équipe avec la référence lisible sur la plaque d’identification de votre turbo.
Référence: ACG-288
Marque: ALFI TURBO ///
Année : À partir de 1997, selon l’applicationPuissance : 116, 122, 130, 163 et 200 cvCylindrée : 2.4 lCode moteur : Non préciséGarantie : 2 ans
Référence: joints
Marque: ALFI TURBO ///
Kit Joints complet pour effectuer le montge de votre turbo.
Référence: AG20-214
Marque: ALFI TURBO ///
Année : 01/2001 - 04/2010Puissance : 130, 131 et 163 cvCylindrée : 2 401 cm³Code moteur : Non préciséGarantie : 2 ans
