Hybridi turbo 2.4 D 163, 723167, 716214

  • Vain verkkokaupasta
Hybridi

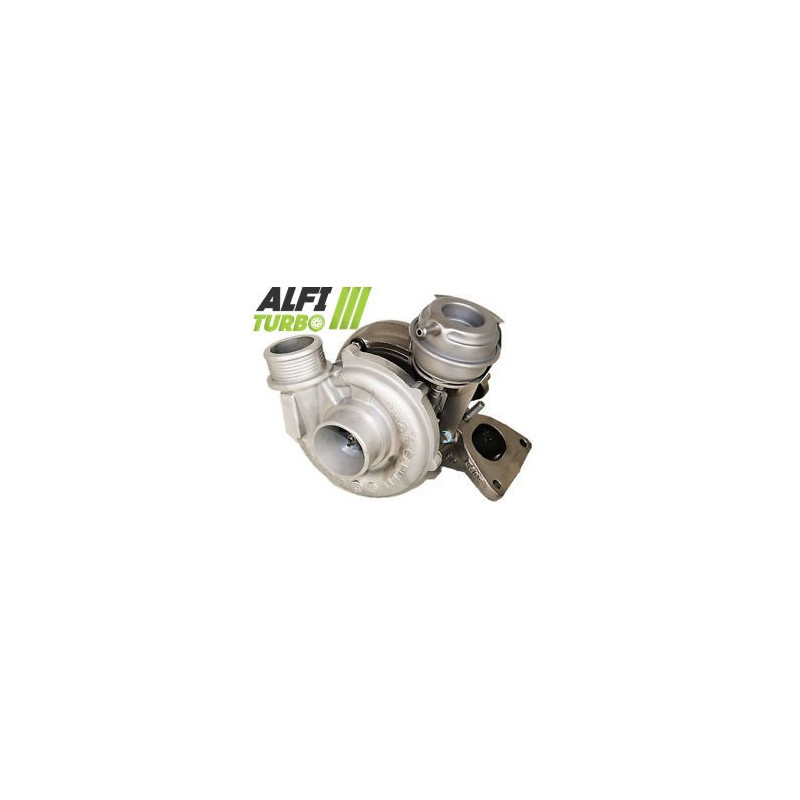

Turbohybridi 2.4 D 163 723167 723167
  • Turbohybridi 2.4 D 163 723167 723167
  • Turbohybridi 2.4 D 163 723167 723167
  • Turbohybridi 2.4 D 163 723167 723167
723167
Vuosi: Vuodesta 1997 alkaen ajoneuvokohtaisesti
Teho: 116, 122, 130, 163 ja 200 hv käyttötarkoituksen mukaan
Iskutilavuus: 2.4 L
Moottorikoodi: Ei määritelty
Tiivistesarja
Valmennuskurssi
403,20 € Sisältää alv:n

336 ilman veroja.

Määrä
Tuotantoaika: 15-20 työpäivää

Kuvaus

Tämä hybriditurbo on suunniteltu varten laitteisto plug & play ja tarjoaa kolme valmistautumistasoa. Valitun kurssin mukaan muutokset koskevat MFS-kompressoripyörää, imukoteloa, laakerin iskunvaimenninta ja edistyneimmällä tasolla turbiiniosaa.

Dokumentoidut viat koskevat useita Volvo C70-, S60-, S80-, V70-, XC70- ja XC90-malleja, joissa on 2-moottori.4. Alkuperäisen turbon tuotenumero on tarkistettava ennen tilausta.

Saatavilla olevat valmisteet — Stage 1, Stage 2 ja Stage 3

Stage 1
Kompressorin pyörä: MFS suurikapasiteettinen
Laakerin pysäytin: 360°
Tasapainotus: suuri kierrosnopeus, 150 000 r/min, Cimat VSR -testipenkillä

Tämä ratkaisu mahdollistaa puristimen pyörän kehittämisen säilyttäen samalla suoraan integroitavaksi suunnitellun rakenteen. Sen muotoilu on suunniteltu säätämään turboahtimen puristuskykyä ja ilmanvirtausta.

Stage 2
Kompressorin pyörä: MFS suurikapasiteettinen Ylisuurikokoinen
Imusarja: uudelleenmuotoiltu varten vastaanottaa uusi pyörä Ylisuurikokoinen
Laakerin pysäytin: 360°
Tasapainotus: suuri kierrosnopeus, 150 000 r/min, Cimat VSR -testipenkillä

Le Stage 2:ssa on yksi puristinpyörä Ylisuurikokoinen uudelleenmuotoiltuun imusarjaan. Tämä mukautus mahdollistaa uuden geometrian käyttöönoton ja voi muuttaa ilmanvirtausta sekä kompressorin toimintaa.

Stage 3
Kompressorin pyörä: MFS suurikapasiteettinen Ylisuurikokoinen
Imusarja: uudelleenmuotoiltu varten vastaanottaa uusi pyörä Ylisuurikokoinen
Laakerin pysäytin: 360°
Turbiinipyörä: suuri kaistanleveys Ylisuurikokoinen
Turbiinin suojus: uudelleenmuotoiltu varten vastaanottaa uusi pyörä Ylisuurikokoinen
Tasapainotus: suuri kierrosnopeus, 150 000 r/min, Cimat VSR -testipenkillä

Tämä toimenpide kohdistuu kompressorin ja turbiinin puolille. Kotelot on muotoiltu uudelleen, jotta niihin mahtuvat ylimitoitetut pyörät. Tämä kokoonpano voi tarjota suuremman virtauskapasiteetin, mutta se voi myös vaikuttaa vasteaikaan ja edellyttää moottorin johdonmukaista valmistelua.

Mikä on hybriditurbo ?

Hybriditurbo perustuu sovitettuun turboahdinrakenteeseen varten saada sisäisiä komponentteja, jotka poikkeavat alkuperäisestä kokoonpanosta. Koulutuskurssista riippuen valmistelu voi koskea puristuspyörää, koteloita, turbiinipyörää, tukijärjestelmää ja tasapainotusta.

Tavoitteena on sovittaa puristusteho ja ilmanvirtaus moottorin valmistelun tarpeisiin. Hybriditurboa ei kuitenkaan määritellä pelkästään sen kompressoripyörän ulkonäön perusteella: pyörien geometria, koteloiden koneistus ja kokonaisuuden yleinen tasapaino ovat ratkaisevia tekijöitä.

MFS-kompressoripyörä: vakio vai Performance ?

MFS tarkoittaa ”Milled From Solid”, eli yhtenä kappaleena koneistettu pyörä. Tämä valmistusmenetelmä ei sinänsä takaa ilmanvirtauksen kasvua. Vakiomallinen MFS-pyörä voi säilyttää alkuperäistä lähellä olevan geometrian.

MFS Performance -pyörän geometria voidaan mukauttaa valmistelun tavoitteisiin sopivaksi, erityisesti sen profiilin tai mittojen avulla. Tämän tuotteen pyörää kuvataan alkuperäistä kevyemmäksi, suuremmaksi ja korkeammaksi; tuotetiedoissa mainitaan 15 %:n lisäpuristuskapasiteetti.

Tavallinen MFS-pyörä voi olla yhtä kiiltävä kuin MFS Performance -pyörä. Sen suorituskykyä ei määrää sen ulkonäkö, vaan sen geometria ja kyky siirtää enemmän ilmaa. Suurempi virtausnopeus voi liittyä tehon kasvuun, kun moottorin viritys on sovitettu oikein, mutta se ei yksinään takaa lopputulosta.

Miksi siipien geometria vaikuttaa ilmavirtaukseen ?

Kompressoripyörä imee ja puristaa moottoriin johdetun ilman. Sen halkaisija, profiili, korkeus, leveys ja siipien sijoittelu vaikuttavat sen aerodynaamiseen käyttäytymiseen. Sopiva geometria voi siirtää enemmän ilmaa tietyillä toiminta-alueilla.

Tulos riippuu myös koteloista, turbiinipyörästä, ahtopaineesta ja moottorin ohjausjärjestelmästä. Suurempi pyörä ei siis ole automaattisesti suorituskykyisempi kaikissa olosuhteissa, ja se voi vaikuttaa turboahtimen vasteaikaan.

Hybriditurbon luotettavuus ja tasapainotus

Kolmessa kurssissa käsitelty 360°-tukipiste jakaa aksiaaliset voimat laajalle pinnalle. Se auttaa mukauttamaan laakerijärjestelmää käyttöolosuhteisiin ilman, että turboahtimen kestävyys heikkenee huonon voitelun tai virheellisen asennuksen vuoksi.

Jokaiselle kokoonpanolle suoritetaan nopea tasapainotus 150 000 r/min:n nopeudella Cimat VSR -testipenkillä. Tämän toimenpiteen tarkoituksena on rajoittaa roottorin tärinää ja mekaanisia rasituksia.

Moottorin uudelleenohjelmointi ja valmistelu

Moottorin kartoituksen ja ahtopaineen hallinnan säätäminen saattaa olla tarpeen varten hyödyntää turbohybridin ominaisuuksia. Wastegate-venttiilin säätö on suoritettava ohjausyksikön uudelleenohjelmoinnin yhteydessä.

Valmistelutason mukaan myös ruiskutus, pakojärjestelmä, jäähdytys, imu, kytkin tai voimansiirto on tarkastettava ja tarvittaessa säädettävä. Hybriditurbon asentaminen ei takaa automaattisesti tehonlisäystä ilman asianmukaista valmistelua.

Turbon viitenumerot

OEM-valmistajan viitteet

8603296
8627752
8653122
8653146
8689592

Valmistajan viitteet

723167-0001
723167-0002
723167-0003
723167-0004
723167-1
723167-2
723167-3
723167-4
723167-5004S
716214

Yhteensopivat ajoneuvot ja käyttötarkoitukset

Volvo
C70 2.4 i — 200 hv
2.4 i — vuodesta 1997 lähtien, päättymisajankohtaa ei ole määritelty
Moottorikoodi : ei määritelty
S60 2.4 TDI — 116 hv
2.4 TDI — vuodesta 2000 alkaen, päättymisajankohtaa ei mainita
Moottorikoodi : ei määritelty
S60 2.4 TDI — 122 hv
2.4 TDI — vuodesta 2000 alkaen, päättymisajankohtaa ei mainita
Moottorikoodi : ei määritelty
S60 2.4 TDI — 130 hv
2.4 TDI — vuodesta 2000 alkaen, päättymisajankohtaa ei mainita
Moottorikoodi : ei määritelty
S60 2.4 TDI — 163 hv
2.4 TDI — vuodesta 2000 alkaen, päättymisajankohtaa ei mainita
Moottorikoodi : ei määritelty
S80 2.4 TDI — 130 hv
2.4 TDI — vuodesta 1998 alkaen, päättymisajankohtaa ei mainita
Moottorikoodi : ei määritelty
S80 2.4 TDI — 163 hv
2.4 TDI — vuodesta 1998 alkaen, päättymisajankohtaa ei mainita
Moottorikoodi : ei määritelty
V70 2.4 TDI — 130 hv
2.4 TDI — vuodesta 2000 alkaen, päättymisajankohtaa ei mainita
Moottorikoodi : ei määritelty
V70 2.4 TDI — 163 hv
2.4 TDI — vuodesta 2000 alkaen, päättymisajankohtaa ei mainita
Moottorikoodi : ei määritelty
XC70 2.4 TDI — 163 hv
2.4 TDI — vuodesta 2000 alkaen, päättymisajankohtaa ei mainita
Moottorikoodi : ei määritelty
XC90 2.4 TDI — 163 hv
2.4 TDI — vuodesta 2002 lähtien, päättymisajankohtaa ei ole määritelty
Moottorikoodi : ei määritelty
XC90 2.4 TDI — 163 hv
2.4 TDI — vuodesta 2007 lähtien, päättymisajankohtaa ei ole ilmoitettu
Moottorikoodi : ei määritelty

Muita teknisiä tietoja

Tuotetyyppi: turbo-hybridi
Leikkaus: plug & play, ilman dokumentoituja ulkoisia muutoksia
Iskutilavuus dokumentoitu: 2.4 L
Dokumentoidut tehot: 116, 122, 130, 163 ja 200 hv käyttötarkoituksen mukaan
Dokumentoidut ajanjaksot: vuodesta 1997 alkaen ajoneuvosta riippuen
Moottorin koodit: ei määritelty

Asennusohjeet

⚠️ VAROITUS — TÄRKEÄÄ ENNEN ASENNUSTA

Ennen asennusta, etsikää ja korjatkaa edellisen vian syy. Tarkista voitelujärjestelmä, öljyn syöttö ja paluu sekä kaikkien putkien puhtaus.

Tarkista imukanava ja varmista, ettei siinä ole vieraita esineitä. Suorita käynnistys sovellettavien suositusten mukaisesti ja noudata ajoneuvon valmistajan ohjeita.

Korjaamaton voiteluvika voi johtaa turboahtimen uuteen rikkoutumiseen.

Miten tunnistaa oikea turbo ?

Tarkista alkuperäisen turbon merkintä ja vertaa sitä tämän tiedotteen OEM- ja valmistajan viitenumeroihin. Tarkista myös merkki, malli, moottorityyppi ja teho hv, seVuosi asennustiedot ja, mikäli saatavilla, moottorin koodi.

Sama moottori ei aina takaa yhteensopivuutta, sillä asennustapoja voi olla useita varten sama ajoneuvo.

⚠️ Tarkista turbon tiedot

Ennen kuin teet tilauksen, vertaa alkuperäisen turboahtimesi tyyppinumeroa tässä tiedotteessa mainittujen viitteiden mukaisesti. Sama moottori ei aina takaa yhteensopivuutta.

Jos sinulla on kysyttävää, ota yhteyttä tiimiimme ja ilmoita turbon tunnistuskilvessä näkyvä viitenumero..
