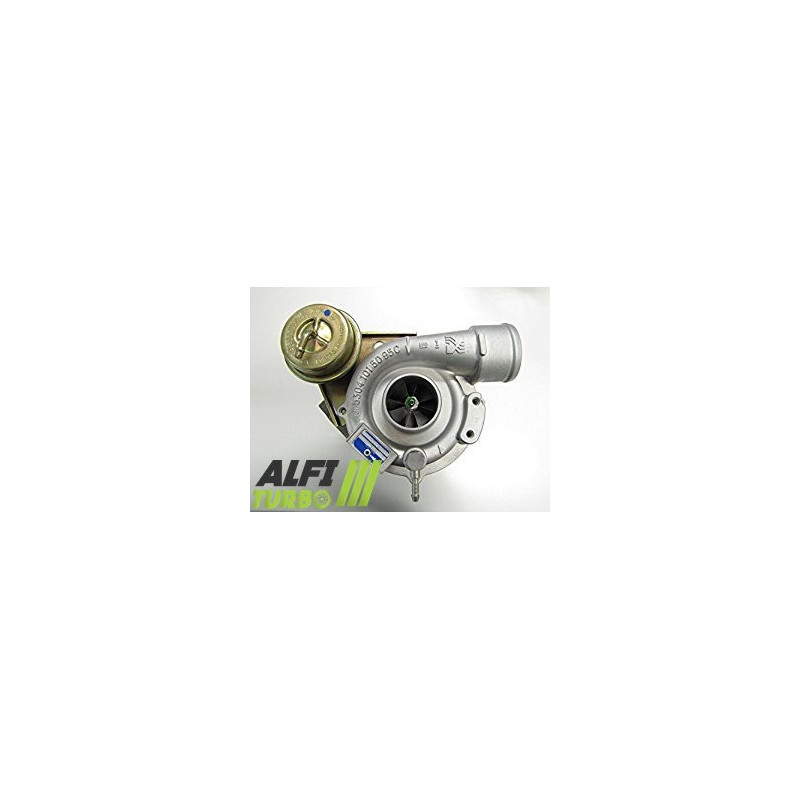

Ovaj hibridni turbopunjač plug & play dizajniran je za VAG motore 1.8T snage od 150 do 210 KS. Ovisno o odabranom paketu nadogradnje, opremljen je visokopropusnim MFS kompresorskim kotačem, 360° zaustavom ležaja i balansiranjem pri velikim brzinama.
Dokumentirane primjene uključuju Audi A4, Audi A6 i Volkswagen Passat opremljene motorom 1.8T. Broj dijela originalnog turbopunjača mora se provjeriti prije narudžbe.
Dostupne opcije za tuning — Stage 1, Stage 2 i Stage 2+
Stage 1
Rotor kompresora: MFS visokotok
Ležajpotiska: 360°
Balansiranje: visokobrzinsko pri 150.000 o/min na ispitnoj banci Cimat VSR
Ova modifikacija djeluje na kompresorsko radilicu kako bi se prilagodio protok zraka uz održavanje specificiranog ' Ugradnja bez izmjena '.
Stage 2
Kompresorsko propeljer: MFS visokopropusni Predimenzioniran
Kućište usisnog otvora: re-profilirano na za kako bi primilo novu radilicu
Podmetni ležaj: ležaj 360°
Balansiranje: balansiranje velikih brzina pri 150.000 o/min na ispitnoj banci Cimat VSR
Kod turbopunjača Predimenzioniran potrebno je profilirati kućište usisne grane. Ova konfiguracija može promijeniti protok i odziv kompresora ovisno o postavci motora.
Stage 2+
Rotor kompresora: MFS visokotok Predimenzioniran
Kućište usisnog kanala: ponovno profilirano za kako bi se prilagodilo novom radilici
Podmetni ležaj: 360°
Balansiranje: visokobrzinsko pri 150.000 o/min na ispitnoj banci Cimat VSR
Dokumentirane specifikacije za za ovu varijantu uključuju MFS radilicu Predimenzioniran, preprofilirano kućište, 360° ležaj aksijalnog pomaka i VSR balansiranje.
Što je hibridni turbopunjač?
Hibridni turbopunjač zadržava arhitekturu prilagođenu namijenjenoj ugradnji, istovremeno uključujući unutarnje modifikacije. Ovisno o specifikaciji, one se mogu odnositi na kotač kompresora, njegov promjer, kućište usisnog kanala, sustav ležajeva potiska ili balansiranje rotora.
Cilj je prilagoditi kompresijski kapacitet i protok zraka flow. Međutim, hibridni turbopunjač ne definira se isključivo izgledom svojih lopatica: njegova cjelokupna geometrija i kompatibilnost s motorom su ključni.
MFS kompresorsko kotače: standardno ili Performance?
MFS je kratica za 'Milled From Solid', što znači kotač obrađen iz punog bloka. Sam taj proces proizvodnje ne jamči povećanje protoka. Standardni MFS kotač može zadržati geometriju blisku originalnoj.
Standardno MFS radilo može biti jednako sjajno kao i MFS Performance radilo. Njegov izgled ne određuje njegove performanse, već geometrija i sposobnost da pomakne više zraka. Na ovom proizvodu, Rotor je opisan kao lakši, veći i viši od originala, s navodno 15 posto većom kompresijom. Međutim, njegova učinkovitost ovisi o odgovarajućem podešavanju motora.
Zašto geometrija lopatica utječe na brzinu protoka zraka?
Kompresorsko radilica uvlači, a zatim komprimira usisni zrak. Njegov promjer, profil, visina, širina i raspored lopatica svi utječu na njegovo aerodinamičko ponašanje. Prikladna geometrija može pod određenim uvjetima provesti više zraka, ali rezultat također ovisi o kućištima, turbini, tlaku punjenja i sustavu upravljanja motorom. Stoga veći radilica ne jamči automatski bolje performanse i može promijeniti vrijeme odziva.
Pouzdanost i balansiranje hibridnog turbopunjača
Ležaj potiska od 360° pomaže raspodijeliti aksijalne sile koje djeluju na rotirajući sklop. Rotor se balansira pri 150.000 o/min na ispitnoj banci Cimat VSR kako bi se smanjile vibracije i mehanički naponi. Ovo balansiranje ne kompenzira nepravilno sklapanje, kvarove mazanja ili prisutnost stranog tijela.
Remapiranje motora i priprema
Mapiranje i tlak turbopunjača moraju se prilagoditi za kako bi se maksimalno iskoristile karakteristike turbopunjača. Wastegate se mora podesiti tijekom reprogramiranja. Ovisno o razini dorade, ubrizgavanje goriva, ispušni sustav, hlađenje, usis i prijenos također mogu zahtijevati provjeru ili podešavanje. Nijedno povećanje snage ne može se jamčiti bez dosljednog podešavanja motora.
Specifikacije turbopunjača
OEM brojevi dijelova
058145703L
058145703HV
058145703HX
058145703C
058145703CV
058145703CX
06A145703HX
06A145703LX
058145703B
058145703BX
058145703LX
058145703BV
058145703D
058145703DX
058145703DV
06A145703H
06A145703HV
06A145703L
06A145703LV
058145703LV
058145703E
058145703EV
058145703EX
058145703H
058145702J
058145703Q
058145703QV
058145703QX
058145703J
058145703JV
058145703JX
058145703K
058145703KX
058145703KV
058145703N
058145703NV
058145703NX
06B145703B
06B145703BV
06B145703BX
06A145704K
06A145704KX
06A145704KV
Brojevi dijelova proizvođača
53049880015
5304-988-0015
53049700015
5304-970-0015
Kompatibilna vozila i primjene
Audi
A4 — 150, 163, 170, 180, 190 i 210 KS
Motor: 1.8 T — razdoblje neodređeno
Šifre motora: neodređene
A6 — 150, 163, 170, 180, 190 i 210 KS
Motor: 1.8 T — razdoblje neodređeno
Šifre motora: neodređene
Volkswagen
Passat — 150, 163, 170, 180, 190 i 210 KS
Motor: 1.8 T — razdoblje neodređeno
Šifre motora: neodređene
Dodatne tehničke specifikacije
Tip proizvoda: turbo hibrid
Motor: VAG 1.8 T
Dokumentirane snage: 150, 163, 170, 180, 190 i 210 KS
Ugradnja: plug & play, bez prijavljenih modifikacija
Savjeti za montažu
⚠️ UPOZORENJE — VAŽNO PRIJE UGRADNJE
Identificirajte i otklonite uzrok prethodne greške prije instalacije. Provjerite krug podmazivanja, dovodne i povratne linije ulja te osigurajte da su sve cijevi čiste.
Provjerite usis i osigurajte da nema stranih predmeta. Izvršite punjenje uljem u skladu s važećim preporukama i slijedite upute proizvođača.
Kvar sustava podmazivanja koji nije otklonjen može dovesti do ponovnog kvara turbopunjača.
Kako prepoznati ispravan turbopunjač?
Provjerite broj dijela označen na izvornom turbopunjaču i usporedite ga s OEM i proizvođačkim brojevima dijelova u ovom tehničkom listu. Također provjerite marku, model, tip motora 1.8 T i snagu u KS. Identičan tip motora ne jamči uvijek kompatibilnost.
⚠️ Provjerite brojeve dijelova vašeg turbopunjača
Prije narudžbe usporedite broj dijela na vašem originalnom turbopunjaču s onima navedenima u ovom informativnom listu.. Identična specifikacija motora ne jamči uvijek kompatibilnost.
Ako ste u nedoumici, obratite nam se s punim brojem dijela preuzetim s vašeg turbopunjača..
