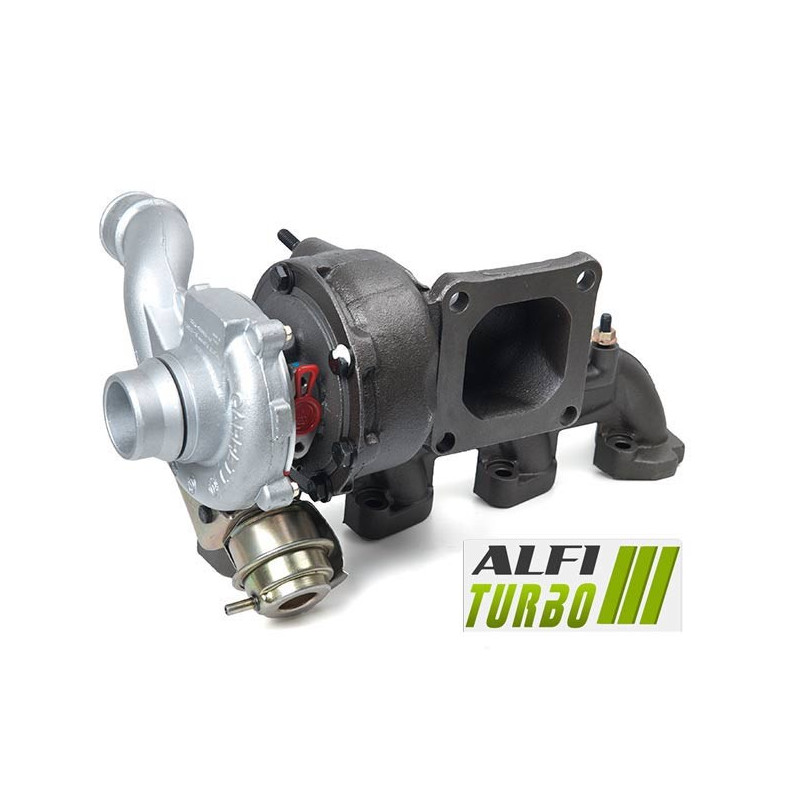

Tämä hybriditurbo on tarkoitettu 1.8 TDCi -moottoreille, joiden teho on 100, 110 ja 115 hv, jotka kuuluvat tuoteryhmään 713517.. Sen valmistelu perustuu erityisesti suuritehoiseen MFS-kompressoripyörään, 360°-laakeripysäyttimeen ja suurten nopeuksien tasapainotukseen.
Kolme viritystasoa on dokumentoitu osoitteessa. Viritystason valinnassa on otettava huomioon moottorin kokoonpano, ajoneuvon käyttötarkoitus ja suunnitellut lisälaitteiden sovitukset.
Saatavilla olevat valmistelut — Stage 1, Stage 2 ja Stage 3
Stage 1
Kompressoripyörä: MFS, suuri virtaus
Tukipala: 360°:n laakeritukipala
Tasapainotus: suurinopeustasapainotus 150 000 r/min Cimat VSR -testipenkillä
Tämä muokkaus vaikuttaa kompressorin puolelle kompressiokapasiteetin ja ilmavirran säätämiseksi. Asennus on plug-and-play-tyyppinen, eikä se vaadi ulkoisia muutoksia ajoneuvoon.
Stage 2
Kompressoripyörä: MFS, suuri virtaus Ylisuurikokoinen
Imukotelo: uudelleenmuotoiltu varten uuden pyörän asentamista varten Ylisuurikokoinen
Pysäytin: 360°:n laakeripysäytin
Tasapainotus: suurilla kierrosluvuilla (150 000 r/min) Cimat VSR -testipenkillä
Stage 2 -mallissa yhdistyvät kompressoripyörä Ylisuurikokoinen ja uudelleenmuotoiltu imukotelo. Tämän kokoonpanon tarkoituksena on sovittaa ilman kulku ja puristus uuden pyörän mittoihin.
Stage 3
Kompressoripyörä: MFS, suuri virtaus Ylisuurikokoinen
Imukotelo: uudelleenmuotoiltu varten uuden pyörän asennusta varten Ylisuurikokoinen
Pysäytin: 360°:n laakeripysäytin
Turbiinipyörä: suuri virtaus Ylisuurikokoinen
Turbiinikotelo: uudelleenmuotoiltu varten in uuden siipipyörän asennusta varten Ylisuurikokoinen
Tasapainotus: suurilla kierrosluvuilla (150 000 r/min) Cimat VSR -tasapainotuspenkillä
Tämä valmistelu koskee sekä kompressori- että turbiinipuolta. Ylimitoitetut siipipyörät edellyttävät vastaavien koteloiden uudelleenmuotoilua ja voivat muuttaa ilmamäärää sekä turboahtimen käyttäytymistä. Stage 3 ei ole automaattisesti sopivin valinta kaikkiin kokoonpanoihin.
Mikä on hybriditurbo?
Hybriditurbo säilyttää turboahtimen rakenteen, joka on sovitettu varten sisäisten muutosten tekemiseen. Muokkausvaiheesta riippuen muutokset voivat koskea kompressoripyörää, koteloita, turbiinipyörää, iskunvaimenninta ja roottorin tasapainotusta.
Tavoitteena on sovittaa puristusteho ja ilmavirta. Hybriditurboa ei kuitenkaan määritellä pelkästään sen puristimen ulkonäön perusteella: pyörien geometria, koteloiden koneistus ja kokonaisuuden yhtenäisyys ovat ratkaisevia tekijöitä.
MFS-kompressoripyörä: vakio vai Performance?
MFS tarkoittaa ”Milled From Solid”, eli yhtenä kappaleena koneistettua pyörää. Tämä valmistusmenetelmä ei sinänsä takaa ilmamäärän kasvua. Standard-MFS-pyörän geometria voi olla sama kuin alkuperäisessä pyörässä.
MFS Performance -pyörä erottuu geometriastaan, joka on sovitettu viritystavoitteeseen. Tässä tuotteessa kuvattu pyörä on taottua alumiinia, kevyempi, suurempi ja korkeampi kuin alkuperäinen; sen ilmoitetaan tarjoavan 15 % lisää puristusta.
MFS-vakiopyörä voi olla yhtä kiiltävä kuin MFS Performance -pyörä. Suorituskykyä ei määrää ulkonäkö, vaan geometria ja kyky siirtää enemmän ilmaa. Suurempi ilmavirta voi edistää tehon kehittymistä oikein sovitetulla moottorivalmistuksella, muttase ei yksinään takaa lopputulosta.
Miksi siipien geometria vaikuttaa ilmavirtaukseen?
Kompressoripyörä imee ja puristaa moottoriin johdetun ilman. Sen halkaisija, profiili, korkeus, leveys ja siipien sijoittelu vaikuttavat sen aerodynaamiseen käyttäytymiseen. Tulos riippuu myös koteloista, turbiinipyörästä, ahtopaineesta ja moottorin virityksestä. Suurempi pyörä ei siis automaattisesti takaa parempaa suorituskykyä, ja se voi muuttaa vasteaikaa sekä optimaalista käyttöaluetta.
Hybriditurbon luotettavuus ja tasapainotus
Dokumentoitu 360°:n iskunvaimennin jakaa aksiaaliset voimat laajalle pinnalle. Se auttaa koko kokoonpanoa sopeutumaan käyttöolosuhteiden rasituksiin ilman, että turboahtimen kestävyys heikkenee huonon voitelun tai virheellisen asennuksen vuoksi.
Roottori tasapainotetaan suurella nopeudella, jopa 150 000 r/min, Cimat VSR -testipenkillä. Tämän toimenpiteen tarkoituksena on rajoittaa tärinää ja mekaanisia rasituksia pyörimisen aikana.
Moottorin uudelleenohjelmointi ja valmistelu
Moottorin ohjausjärjestelmän mukauttaminen on välttämätöntä varten jotta hybridi-turbon ominaisuudet voidaan hyödyntää.. Ajo-olosuhteiden ja ajoneuvon mukaan on tarkistettava tai mukautettava ohjauskartta, ruiskutus, pakokaasujärjestelmä, jäähdytys, ahdutuspaine sekä tarvittaessa voimansiirto. Wastegate-venttiilin säätö on suoritettava ohjausyksikön uudelleenohjelmoinnin yhteydessä.
Turbo-osien viitenumerot
OEM-valmistajan viitenumerot
1S4Q6K682AD
1S4Q6K682AE
1S4Q6K682AF
1S4Q6K682AG
1S4Q6K682AH
1S4Q6K682AJ
1S4Q6K682AK
1S4Q6K682AL
1S4Q6K682AM
1S4Q6K682AP
1S4Q6K682AS
Valmistajan viitenumerot
713517-0005
713517-0006
713517-0007
713517-0008
713517-0009
713517-0010
713517-0011
713517-0012
713517-0015
713517-0016
713517-5016S
802418-0001
802418-5001S
Yhteensopivat ajoneuvot ja käyttötarkoitukset
Yksityiskohtaisia yhteensopivuustietoja merkin, mallin, valmistusajan tai moottorikoodin mukaan ei ole dokumentoitu. Yhteensopivuus on vahvistettava alkuperäisen turbon viitenumeron avulla.
Lisätiedot
Tuotetyyppi: hybriditurbo
Tuoteperhe: 713517
Moottorimallit: 1.8 TDCi
Teho: 100, 110 ja 115 hv
Asennus: plug and play, ilman ilmoitettuja ulkoisia muutoksia
Asennusohjeet
⚠️ VAROITUS — TÄRKEÄÄ ENNEN ASENNUSTA
Etsi ja korjaa aiemman vian syy. Tarkista voitelujärjestelmä sekä öljyn syöttö ja paluu. Tarkista, että putket, imuputken puhtaus ja varmista, ettei niissä ole vieraita esineitä. Suorita käynnistys sovellettavien suositusten mukaisesti ja noudata valmistajan ohjeita. Korjaamaton voiteluvika voi johtaa turboahtimen uuteen rikkoutumiseen.
Kuinka tunnistaa oikea turbo?
Tarkista alkuperäisen turbon tuotenumero ja vertaa sitä tämän tiedotteen OEM- ja valmistajan tuotenumeroihin. Tarkista myös merkki, malli, sukupolvi, korimalli, moottori, teho hv, asennustiedotVuosi ja moottorikoodi. Sama moottori ei aina takaa yhteensopivuutta.
⚠️ Tarkista turbon tuotenumerot
Ennen tilaamista vertaa alkuperäisen turbon tuotenumeroa tässä tuoteselosteessa mainittuihin tuotenumeroihin. Sama moottori ei aina takaa yhteensopivuutta.
Jos olet epävarma, ota meihin yhteyttä ja ilmoita turbiinisi luettavissa oleva tuotenumero.
